GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송

원래 장소 중국
브랜드 이름 JIUTECH-Lucy
모델 번호 GODIAG GT100
최소 주문 수량 1
포장 세부 사항 패키지
배달 시간 1가지 작업일
지불 조건 T/T, 웨스턴 유니온, 머니그램
공급 능력 1000

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
모델 이름 GODIAG GT100 하드웨어 버전 GODIAG GT100
원산지 중국 본토 품질 최고
선박 빠르고 안전합니다 판매 후 서비스 적시 적시입니다
성능 훌륭해요 상품 종류 차량 진단 케이블 및 커넥터
강조하다

FEM/BDC 테스트 플랫폼 브레이크아웃 박스

,

VVDI2 GT100 브레이크아웃 박스

,

GODIAG GT100 브레이크아웃 박스

메시지를 남겨주세요
제품 설명

제품 설명

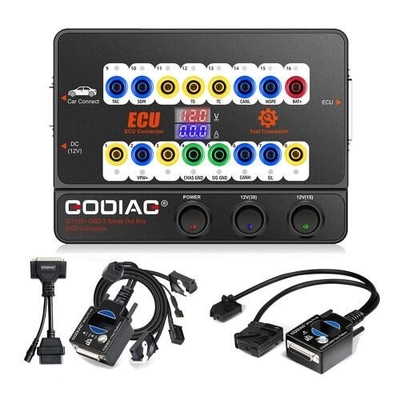

패키지 제공: BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼과 함께 GODIAG GT100 브레이커우트 박스, 더 많은 절감, 유용.

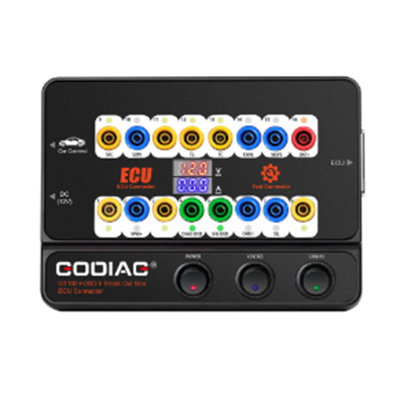

GODIAG GT100 브레이크아웃 박스, BMW CAS4 CAS4+ 및 FEM/BDC 테스트 플랫폼

GODIAG GT100는 OBDII 프로토콜 통신 탐지 및 ECU 유지 / 진단 / 프로그래밍 / 코딩에 대한 최신 테스트 플랫폼입니다.
그것은 신호 탐지 및 전기 레벨 변환을 위해 16 핀으로 자동차 OBD2 인터페이스를 변환 할 수 있습니다. 단일 모듈 또는 여러 연결 할 수 있습니다.
차량의 모듈. 그것은 자동차 통신이 좋는지 아닌지 알 수있는 모든 진단 도구에 연결 될 수 있습니다. 그것은 또한
배터리를 교체할 때 차량 제어 모듈의 데이터가 손실되는 것을 방지하기 위해 자동 잠금, 키 리모컨이 고장 났고 고장등이 켜집니다.

고디아그 GT100 하이라이트
  • 1년 보증
  • KESS V2 및 Ktag와 함께 사용
  • ECU 연결 + OBDII 프로토콜 감지기
  • 케이블은 확장 할 수 있습니다. 선택적 전용 어댑터
  • 발사, AUTEL, FOXWELL, XHORSE, VXDIAG 등에서 도구와 호환
  • OBD1 진단 인터페이스를 표준 OBD2 진단 인터페이스로 변환합니다.
  • CAS4 키 프로그래밍이 완벽하게 작동하는지 아닌지를 탐지하기 위해 BMW-CAS4 어댑터 테스트 플랫폼과 함께 사용됩니다.

- 네

GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 0

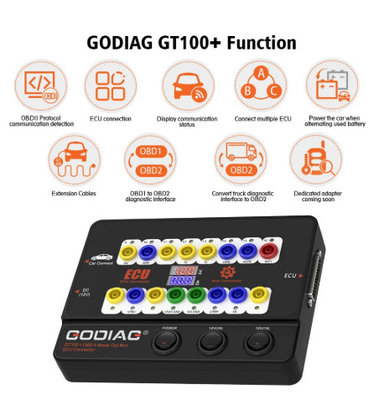

GODIAG GT100 기능 및 작동 안내

- OBDII를 통해 차량과 진단 도구를 연결함으로써, Godiag GT100의 LED는 OBDII 진단 인터페이스가 자동차와 좋은 통신을 가지고 있는지 표시합니다.


- 차량 OBDII 인터페이스의 전압을 모니터링 하 고 실시간으로 표시 합니다.차량의 시작 / 데이터 손실 / 모듈 잠금 불가능을 방지하기 위해 진단 및 프로그래밍을 중지하십시오..


1. OBDII 프로토콜 탐지 & 통신 탐지

GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 1


1) GODIAG GT100을 자동차의 OBDII 진단 포트에 연결합니다.
2) 장치가 전압을 표시하면 GODIAG GT100의 전원 스위치를 켜십시오.
3) 그 다음 진단 도구에 연결, 도구가 자동차와 통신 할 때, 대응 프로토콜의 LED 표시기가 켜지거나 깜빡일 것입니다. ( CAN 프로토콜이 감지되면,최대 밝기를 가질 것입니다.통신이 성공하면 해당 CAN-H 및 CAN-L가 희미하거나 희미하게 깜박일 것입니다.)

2ECU 연결: 단일 모듈 연결

GODIAG GT100는 하나의 ECU 모듈에 연결되어 사용자가 단일 모듈 진단과 프로그래밍을 수행하는 데 편리합니다.
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 2

1) ECU를 색상 점퍼와 연결하십시오. (ECU가 CAN 프로토콜이라면 120 오름 저항을 연결해야하는지 확인하십시오.)
2) Godiag GT100는 자동차의 OBDII 진단 인터페이스 또는 AC 전원 어댑터에 연결하여 전원을 공급 할 수 있습니다.
3) 진단 도구 또는 ECU 프로그래머를 연결하여 단일 ECU에 대한 진단 및 프로그래밍.


3바나나 플러그 연장 연결:

자동차의 OBDII 16pin 인터페이스를 확장하여 OBDII 인터페이스 연결이 좋든 나쁘든 알려줍니다. 이는 OBDII 인터페이스 전압 파형 테스트에 편리합니다.

GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 3

4. OBD1 진단 인터페이스를 표준 OBD2로 변환

커넥터를 사용하여 OBD1 인터페이스를 OBD2 인터페이스로 변환합니다. 진단 인터페이스 통신 프로토콜에 따라요.

GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 4

5여러 ECU 제어 모듈을 동시에 연결하여 전문 엔지니어가 탐지하고 유지하기에 편리합니다.
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 5

6연장 케이블을 사용할 때:진단 인터페이스 위치의 공간은 진단 도구에 연결하기에는 너무 좁거나 사용자가 유지 보수 중에 진단 케이블이 충분히 길지 않다는 것을 발견합니다.1년 연장 가능0.2미터

GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 6

7사용 된 배터리를 교체 할 때 자동차를 작동 할 수 있습니다.


GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 7

1). Godiag GT100의 16 / 4 / 5 구멍 및 자동차의 OBD2 진단 인터페이스에 연결하여 전력을 공급하는 배터리 A를 준비하십시오.
[고시 1. Godiag GT100의 전원 스위치를 켜 2. 점화 스위치를 켜지 마십시오, 차를 시작하지 마십시오]

2) 다음 차에 사용 된 배터리로 새 배터리 B를 교체,자동차가 데이터 손실 및 오디오 잠금 또는 ECU 제어 모듈에 전력 부족으로 인한 장애를 방지하기 위해 완전한 전력을 확보 할 것입니다.


8. 전용 어댑터가 풀릴 것입니다 (특별 ECU 모듈에 GT100 연결을 도와)
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 8

하드웨어 연결 도표:
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 9



GODIAG BMW CAS4 / CAS4+ 프로그래밍 테스트 플랫폼

고디아그 CAS4 / CAS4 + 프로그래밍 테스트 플랫폼은 BMW 잠금공, 유지 보수 엔지니어 및 CAS4 / CAS4 + 프로그래밍 엔지니어를 위해 개발 된 전용 장치입니다.

GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 10
1. Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim 도구 / Autel im608 등과 함께 작업함으로써, Godiag CAS4 / CAS4 + 테스트 플랫폼은 모든 키가 손실되면 새로운 키를 프로그래밍 할 수 있습니다.
새로운 키를 추가하고 CAS4 / CAS4 + ECU 모듈을 교체 할 수 있습니다.
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 11
2자동차에 CAS4 / CAS4 + 모듈을 다시 설치하기 전에, 당신은이 테스트 플랫폼을 CAS 모듈에 연결하여 통신 할 수 있는지 테스트 할 수 있습니다
또는 장애가 있습니다.
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 12
3. 사전 처리 후 데이터를 읽기 및 백업하는 데 사용됩니다. CAS4 / CAS4 + 임모빌라이저 모듈을 대체하는 데 사용됩니다. (예를 들어: 편안한 접근으로 2-포트 CAS4를 3-포트 임모빌라이제 시스템으로 교체합니다.)
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 13
4. CAS4 / CAS4 + 모듈을 자동차에 다시 설치하기 전에 프로그램 키가 cas4 cas4 +와 동기화되는지 테스트 할 수 있습니다.
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 14
5. Godiag CAS4 CAS4 + 테스트 플랫폼은 CAS4 / CAS4 + 키를 프로그래밍하는 기술을 가진 엔지니어에게 사업을 확장하는 데 도움이 될 수 있습니다.
자동차 소유자가 열쇠를 잃었을 때, 그는 CAS4 모듈과 그에 따른 ECU를 제거하고, 새 열쇠를 프로그래밍하기 위해 열쇠공에게 보낼 수 있습니다.또한 프로그래밍 키와 CAS4 / CAS4 +에 동기화 테스트를 수행.
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 15
6. 문제 해결 - 열쇠가 차를 시작 할 수없는 경우, 이 테스트 플랫폼은 그것이 CAS4 CAS4 +와 열쇠 사이의 불일치로 인해 발생하는지 확인하는 데 사용할 수 있습니다.
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 16
7이 테스트 플랫폼은 전용 OEM cas4 cas4 + 빠른 커넥터를 채택하여 연결을 더 간단하고 편리하고 신뢰할 수 있습니다. CAS4 CAS4 + 모듈의 통신 핀을 구부리지 않습니다.

GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 17
8. BMW CAS4 /CAS4+ 프로그래밍 테스트 플랫폼 GODIAG 구조 설명
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 18
1 DB25 여성 커넥터 (GODIAG GT100 / GODIAG OBD2의 남성 포트를 연결하는 데 사용됩니다.)
2연불 시뮬레이션 시작 스위치
3이모빌라이저 대시보드 시뮬레이션 표시기
4 핵심 감지 영역
5 스크루 볼트.
6Godiag OEM CAS4 CAS4+ 전원 어댑터 또는 CAN 통신 어댑터
7 Godiag OEM 전용 CAS4 CAS4 + 시작 제어 어댑터

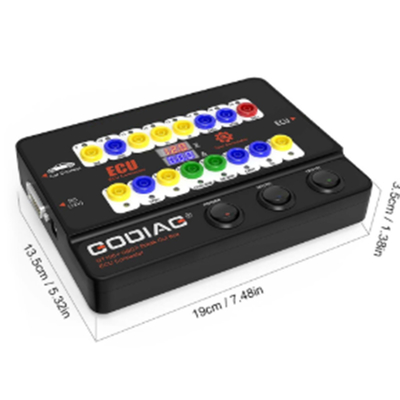

9차원
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 19

BMW FEM/BDC 프로그래밍을 위한 GODIAG 테스트 플랫폼

고디아그 FEM/BDC 프로그래밍 테스트 플랫폼은 BMW의 잠금공, 유지보수 엔지니어 및 FEM/BDC 프로그래밍 엔지니어들을 위해 개발된 전용 장치입니다.

GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 20

고디아그 FEM / BDC 프로그래밍 테스트 플랫폼 5 주요 기능:

1. FEM / BDC immobilizer 시스템에 대한 쉽고 편리한 연결을 잠금공에게 제공하십시오.
2. 프로그램된 FEM / BDC와 키의 동기화 테스트를 수행
3- 전문적으로 FEM/BDC를 재활용하는 엔지니어에게 테스트 환경을 제공합니다.
4. 자동차 유지보수 엔지니어가 FEM / BDC와 키가 올바르게 동기화 있는지 확인하는 데 도움이 됩니다.
5- 프로페셔널 엔지니어에게 FEM BDC 모듈과 기기를 연결하는 것을 제공합니다.

GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 21

1. Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim 도구 / Autel im608 등과 함께 작업함으로써, Godiag FEM / BDC 테스트 플랫폼은 새로운 키를 프로그래밍하고 새로운 키를 추가하고 FEM / BDC ECU 모듈을 대체 할 수 있습니다.
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 22
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 23
GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 24
2이 테스트 플랫폼을 FEM / BDC 모듈에 연결하여 통신 할 수 있는지 또는 장애가 있는지 테스트 할 수 있습니다.

GODIAG GT100 브레이크아웃 박스 BMW CAS4 CAS4 + 및 FEM / BDC 테스트 플랫폼 VVDI2 VVDI 키 툴 플러스 무료 배송 25

3. 사전 처리 후 데이터를 읽기 및 백업하는 데 사용됩니다. FEM / BDC 고정 모듈을 대체하는 데 사용됩니다.

4자동차에 다시 FEM / BDC 모듈을 설치하기 전에 프로그램 키가 FEM / BDC와 동기화되는지 테스트하는 데 사용할 수 있습니다.

5고디아그 FEM/BDC 테스트 플랫폼은 FEM/BDC 키를 프로그래밍하는 기술을 가진 엔지니어들에게 사업을 확장하는 데 도움이 될 수 있습니다.
자동차 소유자가 열쇠를 잃었을 때, 그는 FEM / BDC 모듈과 대응 ECU를 제거하고 새로운 열쇠를 프로그래밍하기 위해 열쇠공에게 보낼 수 있습니다.또한 프로그래밍 키와 FEM / BDC에 동기화 테스트를 수행.

6. 문제 해결 - 키가 자동차를 시작 할 수 없을 때, 이 테스트 플랫폼은 FEM / BDC와 키 사이의 불일치로 인해 발생하는지 여부를 정확하게 파악하는 데 사용할 수 있습니다.

7이 테스트 플랫폼은 전용 OEM FEM / BDC 빠른 커넥터를 채택하여 연결을 더 간단하고 편리하고 신뢰할 수 있습니다. FEM / BDC 모듈의 통신 핀을 구부리지 않습니다.

8. BMW FEM / BDC 프로그래밍 테스트 플랫폼을 위한 GODIAG 구조 설명
1) DB25 여성 커넥터 (GODIAG GT100의 DB25 남성 포트를 연결하는 데 사용됩니다)
2) 점화 시뮬레이션 시작 스위치

9차원
