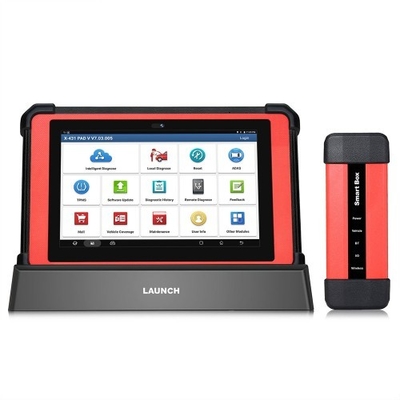

스마트박스 3와 함께 X431 PAD V 진단 도구를 실행합니다.0: 온라인 코딩 프로그래밍 시작 GIII X-Prog 3

Launch X431 PAD V 5 자동차 진단 도구는 코딩 및 프로그래밍을 지원합니다.

Launch X431 PAD V 5 주요 특징:

1. 글로벌 버전, IP 제한 없음
2. 1년 동안 온라인 무료 업데이트. 1년 후에는 $399/년의 비용이 발생합니다.
4. WiFi를 통한 실시간 원격 진단 기능
5. 상용차 및 승용차 진단 지원, J2534, CAN FD, DoIP 지원
6. 8코어 2GHz CPU, 4G RAM, 64G 메모리, 10.1인치 풀핏, 햇빛 가독성 화면(Gorilla Glass) 및 IP65 보호.
7. 지원되는 특수 기능: 이모빌라이저/키, 인젝터, 브레이크 블리드 재설정, TPMS 재설정, 전자 스로틀 재학습, DPF 재설정, SAS 재설정, 오일 재설정, 브레이크 재설정, BMS 재설정
8. 다국어: 영어, 이탈리아어, 독일어, 프랑스어, 스페인어, 포르투갈어, 폴란드어, 네덜란드어, 그리스어, 덴마크어, 핀란드어, 스웨덴어, 루마니아어, 체코어, 헝가리어, 일본어, 러시아어, 터키어, 아랍어, 한국어, 페르시아어 및 중국어
9. 2020년까지 온라인 프로그래밍: BMW, Mercedes, VW, Audi, Seat, Skoda, Porsche, Nissan, Infiniti, Subaru

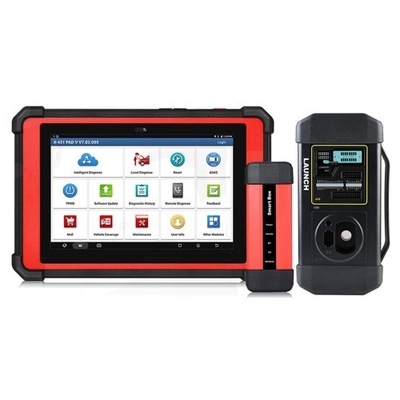

10. 1개 무료 증정Launch GIII X-Prog 3IMMO 및 키 프로그래밍 기능.

주의:
1. 현재 24V 대형 트럭은 지원하지 않습니다.
2. 온라인 프로그래밍 기능은 미국과 스페인에서는 수행할 수 없습니다.

설명:

Launch X431 PAD V 5는 Android 7.1 시스템을 기반으로 하는 Launch의 최신 고급 자동차 종합 진단 스캔 도구입니다. 대규모 자동차 모델 범위, 강력한 기능, 많은 특수 기능 및 정확한 테스트 데이터를 포함하여 자동차 고장 진단 기술에 대한 Launch의 많은 장점을 상속합니다. 새로운 고급 Smartbox 3.0을 통해 X-431 PAD V는 단일 동글로 승용차 및 대형 차량(소프트웨어 및 어댑터는 선택 사항)을 진단할 수 있습니다. 또한 X-431 PAD V를 시장에서 가장 강력한 스캔 도구 중 하나로 만들기 위해 내장된 J2534 어댑터도 있습니다. X-431 PAD V는 또한 오실로스코프, 센서, 내시경, 멀티미터 및 배터리 감지 등을 위한 LAUNCH의 확장 모듈 응용 프로그램을 지원합니다.

작동이 더 쉽고 직관적이며, 가장 중요한 유럽, 아시아 및 미국 자동차 제조업체와 함께 LAUNCH 진단 소프트웨어의 모든 잠재력을 갖춘 "전체" 차량 브랜드(80개 이상 브랜드) 패키지를 포함합니다. PAD V는 J2534 및 ISO22900(Pass Thru) 통신 프로토콜과 호환되므로 제조업체의 웹사이트에 연결하여 다른 많은 기능 중에서 프로그래밍을 수행할 수 있습니다.

Launch X431 PAD V의 장점은 무엇입니까?

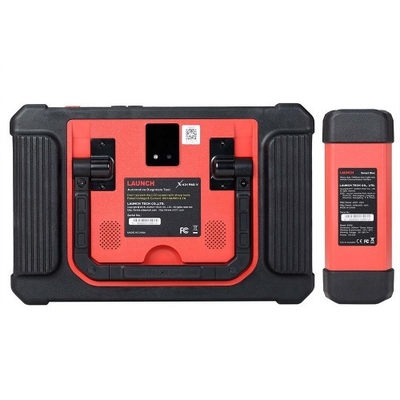

충전 베이스, 전면/후면 카메라, 비OBD 커넥터 및 대형 10.1인치 터치 스크린이 있습니다. 배터리는 리튬으로 8시간 이상 집중적으로 작동하며, 3개의 위치로 조정 가능한 180o 핸들이 있어 걸거나, 스티어링 휠 지지대로 사용하거나, 표준으로 운송할 수 있습니다. PADV는 IP65 보호 등급으로 제조되어 튀김, 충격 및 먼지로부터 보호합니다.

PAD V는 승용차, 상용차 및 산업용 차량을 진단할 수 있으며 DoIP 통신 프로토콜, 새로운 CAN 네트워크 FD 및 J2534 및 ISO22900(Pass Thru)과 호환되며, 후자를 사용하면 제조업체의 웹사이트에 연결하여 다른 많은 기능 중에서 프로그래밍을 수행할 수 있습니다. 또한 첨단 운전자 지원 시스템(ADAS)이 있는 차량용 SW를 포함하며 정적 보정 액세서리 X-431 ADAS Pro와 호환됩니다.

PRO 1 및 3 모델과의 주요 차이점은 4채널 오실로스코프, 배터리 테스터, 내시경 및 센서 시뮬레이터와 같은 다양한 선택적 액세서리를 부착할 수 있다는 것입니다. 인터넷 연결은 기술 게시판 전송, 원격 진단, 온라인 기술 정보(Data LAUNCH), 자동 업데이트 및 워크샵 간의 도움을 위한 다른 LAUNCH 장비와의 통신 가능성(원격 협력)과 같은 무한한 수의 서비스를 제공합니다. golo 텔레매틱 장치와 호환됩니다.

Launch X431 PAD V 5 기능:

1. Android 7.1 맞춤형 시스템, Qualcomm 8코어 프로세서, 10.1인치 정전식 터치 스크린, QC3.0 고속 충전 지원.
2. 2.4GHz&5GHz 듀얼 주파수 Wi-Fi, 전송 속도가 이전 세대보다 빠릅니다.
3. 카메라: 전면, 8메가픽셀; 후면, 13메가픽셀, I/M 준비 상태 표시
4. 5세대 Wi-Fi 기술, 이론적으로 전송 속도가 이전 세대보다 4배 빠릅니다.
5. 광범위한 차량 모델 범위, 강력한 진단 기능(지능형 진단, 원격 진단, DTC 읽기, DTC 지우기, 데이터 스트림 읽기, 작동 테스트), 정확한 진단 데이터 및 풍부한 특수 기능;
6. 새로운 산업 디자인, 제품의 네 모서리에 부드러운 고무 덮개를 사용하여 충돌을 효과적으로 방지합니다. 댐핑 샤프트, 거의 180도 자유 조정; 걸기, 지지 및 일반의 세 가지 모드 지원.

Launch X431 PAD V 5 기능:

1. 종합 진단: 전체 제작, 전체 시스템, 전체 기능 빠른 진단, DTC 읽기, DTC 지우기, 데이터 스트림 읽기, 작동 테스트 등을 지원합니다.
2. 지능형 진단: 지능형 VIN 식별 및 클라우드 기반 진단 기록 쿼리를 지원하여 진단을 더욱 지능적이고 효율적으로 만듭니다.
3. 로컬 진단: 네트워크가 없는 환경에서 지능형 진단을 사용할 수 없는 경우 기존 진단을 선택합니다. 차량 제조사 및 모델을 수동으로 선택하여 차량 감지를 수행합니다.
4. 원격 진단: 장치와 장치 간, 장치와 원격 데스크톱 간의 텍스트, 그림 및 파일을 통해 온라인 실시간 통신 및 원격 진단 서비스를 지원하며, 낮은 네트워크 대역폭 및 시스템 리소스 점유율을 지원합니다.
5. 특수 기능: 서비스 램프 재설정, 스로틀 적응, 조향각 재설정, 브레이크 패드 재설정, 타이어 압력 재설정, 도난 방지 매칭, ABS 블리딩, 배터리 매칭, 기어 학습, 인젝터 코딩, DPF 재생, 선루프 초기화, 헤드램프 매칭, 서스펜션 매칭 및 AT 매칭, EGR 적응을 포함한 총 16개의 특수 기능을 지원합니다.
6. 소프트웨어 업그레이드: 운영 체제, 클라이언트 측, 자동차 모델 소프트웨어 및 펌웨어의 원클릭 업그레이드를 지원합니다.
7. 진단 피드백: 사용 중 모델 소프트웨어 및 기능 오류가 발생한 경우 즉시 피드백을 제출하십시오. LAUNCH는 가능한 한 빨리 응답할 것입니다.
8. 내 보고서: 종합 진단 보고서, 원격 진단 보고서 및 데이터 스트림 재생을 봅니다.
9. 소프트웨어 설정: 내 커넥터, 진단 커넥터 연결 관리, 커넥터 활성화, 펌웨어 복구 등을 포함합니다.
10. 확장 모듈: 오실로그래프, 센서, 배터리 테스트, 내시경, Wi-Fi 프린터 등을 지원합니다.
11. 데이터 스트림 읽기: 다양한 데이터 스트림 표시 모드 및 사용자 정의 표준 데이터 스트림을 지원합니다.
12. 기존 진단: 네트워크가 없는 환경에서 지능형 진단을 사용할 수 없는 경우 기존 진단을 선택합니다. 차량 제조사 및 모델을 수동으로 선택하여 차량 감지를 수행합니다.

Launch X431 PAD V 5 지원 차량:

1. 지원되는 승용차:

1. 호주: AUST Holden, AUST Ford
2. 아시아: Toyota/Lexus, Honda/Acura, Mazda, Subaru, Nissan/Infiniti, Mitsubishi, Hyundai, Isuzu, Daihatsu, KIA, Daewoo, Suzuki, Proton, Ta ta, Mahindra, Ssangyong, Perodua, Maruti
3. 유럽: Audi, Mercedes/ Maybach, BMW/ MINI/ Rolls Royce, VW/ Bentley/ Bugatti, Opel/ Vauxhall, Peugeot, Citroen, Volvo, Sprinter, Renault/ Dacia, Fiat/ Romeo/Abarth/ Lancia, Rover, Landrover, Saab, Seat, Skoda, Smart, Maserati, Ferrari, Arston Martin, Porsche, Jaguar
4. 미국: USA Ford/ Lincoln, GM/ Buick/ Cadillac/ Chevrolet, Chrysler/ Dodge/ Jeep
5. 중국: Changcheng (Great Wall), Geely, Qirui_TY (Cherry), Futian, Changan, Changhe, Haifei ….etc.
7. 기타: EOBD, 데모

지원되는 특수 기능:이모빌라이저/키, 인젝터, 브레이크 블리드 재설정, TPMS 재설정, 전자 스로틀 재학습, DPF 재설정, SAS 재설정, 오일 재설정, 브레이크 재설정, BMS 재설정

2. 지원되는 대형 차량:

소프트웨어 범위:
Nissan (디젤), Mitsubishi (디젤), USA Ford 디젤, Kenworth Astra, Benz Heavy Duty, Bosch Diesel, China Heavy Duty, Cummins Heavy Duty, DAF, Delphi Diesel, Denso Diesel, FAW Liberation, Foton Auman, FUSO, Hino, Hyundai Heavy Duty, Isuzu Heavy Duty, Iveco Heavy Duty, JAC Heavy Duty, Mack, MAN, OBD Heavy Duty, Scania, Shangchai Diesel, Volvo Heavy Duty, WP Diesel, Airbus, Allison Transmission Box, Ashok Rejlander, Bendix ABS, Caterpillar Heavy Duty, Chai Heavy Vehicle, Chaoyang Diesel, Construction Machinery, CREDO Heavy Vechicle, Detroit Engine, Dongfeng Commercial Vehicle, Dongfeng Yufeng, Doosan Engine, Freightliner Heavy Duty Truck, Full Diesel Diagnosis Software, Haldex ABS Heavy Duty, HD_ABS System, HD_GoldenDragon, HD_International
HD_Kinglong, HD_Maxxforce, HD_Ta ta, HD_Western_Star, Heavy Truck Presentation Software, IRISBUS HD, IRIZAR HD, NEOPLAN HD, Peter HD, Renault HD, SETRA HD, Stannic Bavin, Sterling HD, Sunlong Bus, Sunwin Bus, UD Trucks 2F Nissan Diesel, WABCO ABS, Yang Chai Engine

강력한 특수 기능:구성 요소 교체, 실린더 압축 테스트, 인젝터 컷 아웃 테스트, DPF 재생, Bendix, Wabco 및 Allison의 ABS 및 변속기와 통신, 기술자 간 원격 통신 기능.

확장 옵션 모듈:

1. 오실로스코프 및 점화 분석기
2. 내시경
3. 배터리 테스터
4. 스코프 박스
5. 센서 박스: 센서 테스터 및 시뮬레이터 + 멀티미터.
6. 정적 보정 액세서리 X-431 ADAS Pro.
7. DATA LAUNCH 기술 정보.
8. 선택적 액세서리: 안정기 및 진단 MB 90 및 MB 80용 가구.

Smartbox 3.0-J2534 작동 매뉴얼

1. Smartbox3.0 연결

Smartbox3.0에는 USB 케이블이 함께 제공됩니다.
Smartbox3.0의 한쪽 끝은 USB 케이블에 연결됩니다. USB 케이블의 한 포트는 Smartbox3.0에 연결되고 다른 포트는 PC의 USB 포트에 연결됩니다. Smartbox3.0의 다른 쪽 끝은 OBD 인터페이스 버스에 연결되고 버스의 다른 포트는 OBD 커넥터에 연결됩니다.


Launch X431 PAD V 5 소프트웨어 패키지 및 드라이버를 설치하는 방법?

2.1 소프트웨어 패키지 설치 단계
2.1.1 소프트웨어 패키지 설치 단계
주의: PC 사용자가 관리자 권한을 가지고 있고 Smartbox3.0이 설치 전에 PC에 연결되어 있는지 확인하십시오.
1단계: "SmartBox_3.0_Setup.exe"를 열고 프롬프트에 따라 설치 경로를 선택합니다.
2단계: '변경'을 클릭하여 설치 경로를 선택한 다음 '다음'을 클릭합니다.



3단계: 설치 경로를 확인한 후 '다음'을 클릭합니다.



4단계: '다음'을 클릭하여 드라이버 설치를 시작합니다. 드라이버를 설치하기 전에 장치를 연결하는 것이 좋습니다. 소프트웨어는 자체적으로 설치됩니다.



5단계: '완료'를 클릭합니다. 드라이버가 설치되었습니다!


6단계: 다시 '완료'를 클릭합니다. 소프트웨어가 설치되었습니다!


2.1.2 J2534 레지스트리 정보 보기(예약됨)
소프트웨어를 설치한 후 레지스트리에서 J2534Dll에 대한 LAUNCH의 해당 등록 정보를 볼 수 있습니다. "실행" 창(바로 가기 "Windows+R")을 엽니다. 아래와 같이 "regedit" 명령을 입력합니다.



레지스트리에 들어가 다음 경로에 따라 LAUNCH의 J2534 DLL 등록 정보를 찾습니다. HKEY_LOCAL_MACHINESOFTWAREPassThruSupport.04.04



참고: 64비트 운영 체제 때문에 등록 정보를 볼 수 없는 경우 다음 경로에 따라 찾을 수 있습니다.
HKEY_LOCAL_MACHINESOFTWAREWow6432NodePassThruSupport.04.04
스크린샷은 다음과 같습니다.



Launch X431 PAD V 5를 업데이트하는 방법?

"SmartBox_3.0_Setup"을 설치한 후 Windows 데스크톱에서 "SmartBox Tool 3.0"을 실행합니다.

3.1 펌웨어 업그레이드 기능
SmartBox 3.0은 SmartBox Tool 3.0을 통해 업그레이드할 수 있습니다. 하위 프로그램 업그레이드를 위해 "M7 업그레이드"를 선택하고 시스템 업그레이드를 위해 "A7 업그레이드"를 선택하십시오. "찾아보기"를 클릭하여 업그레이드 파일을 저장할 경로를 선택하고 "업그레이드"를 클릭합니다.
참고: 업그레이드가 완료되면 소프트웨어와 SmartBox 3.0을 다시 시작하십시오. 버전을 확인하여 업그레이드가 성공했는지 확인할 수 있습니다.

3.2 로그 보기 기능
필요한 경우 "로그 파일 쓰기" 또는 "창 정보 인쇄" 기능을 활성화하여 SmartBox 3.0 및 프로세스의 테스트 상태를 기록할 수 있습니다. 너무 큰 로그 파일로 인한 소프트웨어 오류를 방지하려면 필요하지 않은 경우 이 기능을 활성화하지 마십시오. 로그 파일은 기본적으로 디스크 C의 루트 디렉터리에 저장됩니다.
단계: 소프트웨어 인터페이스의 왼쪽 상단 모서리에 있는 "로그 보기"를 클릭한 후 "로그 파일 쓰기" 옵션을 선택하여 해당 J2534Log 정보를 생성할 수 있습니다. 아래와 같습니다.

참고: 진단 소프트웨어를 다시 시작하십시오!
참고: 로그 인쇄 기능이 활성화된 경우 정보가 누적되어 기록되므로 로그 파일이 매우 커질 수 있습니다. 개발 및 디버깅과 같은 필요한 경우 이 기능을 활성화하십시오. 다른 경우에는 이 기능 옵션을 마음대로 활성화하지 마십시오.
생성된 로그 파일 "J2534Log"의 기본 저장 경로는 다음과 같습니다. C:Program FilesSmartBox 3.0SmartBox 3.0Log J2534_LOG.txt, 아래와 같습니다.

또한 참고: 일부 컴퓨터 시스템에서는 사용자가 이 파일 폴더에 대한 쓰기 권한이 없어 로그 파일 생성이 실패합니다. 이 폴더의 권한을 수정해야 합니다(관리자 권한 필요). 아래와 같습니다.

"로그" 폴더를 마우스 오른쪽 버튼으로 클릭하고 "속성" 옵션을 선택하고 "보안" 속성을 찾고 현재 사용자를 선택하고 "편집"을 클릭하고 해당 사용자 이름을 다시 선택하고 권한 열에서 모든 "허용" 옵션을 선택합니다(관리자 권한 필요) , "확인"을 클릭하여 돌아갑니다.

Launch X431 PAD V 5 매개변수

SmartBox 3.0 매개변수:

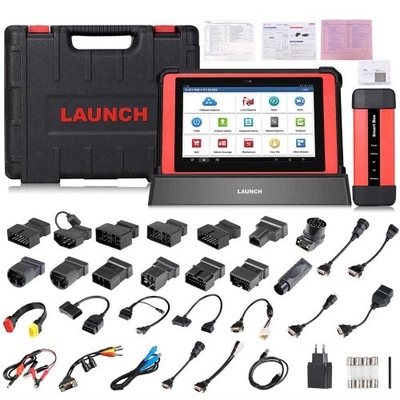

Launch X431 PAD V 5 패키지 목록

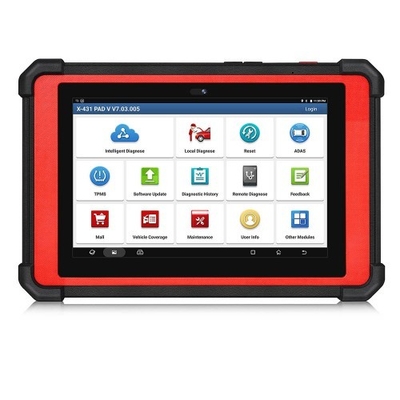

1 x X-431 PAD V 메인 유닛

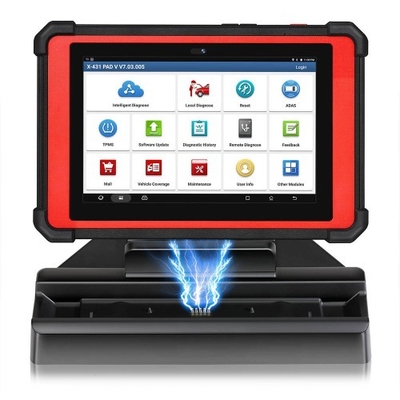

1 x X-431 PAD V 충전 도크

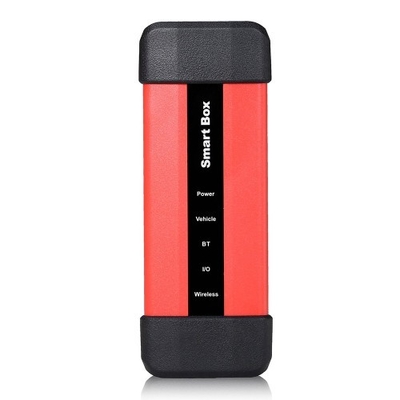

1 x Smartbox 3.0 진단 커넥터
1 x 마이크로 USB 케이블
1 x 시가 라이터 케이블
1 x 5V DC 출력 전원 어댑터
1 x 배터리 클램프 케이블
1 x OBD II 연장 케이블
1 x 비 16핀 커넥터 변환 케이블
1 x 비밀번호 봉투

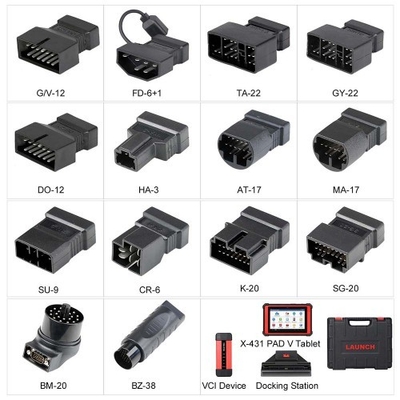

1 x 비 16핀 커넥터 세트


Launch XPROG -3 패키지 목록:

• 메인 유닛
• 전원 어댑터
• 메인 진단 케이블
• 4세대 데이터 수집 케이블
• 4세대 EEPROM 데이터 수집 케이블(대시보드 분해 불필요)
• BENCH 모드 케이블
• MCU 컨버터 V1
• MCU 컨버터 V2
• 여러 리드가 있는 MCU 케이블
• EEPROM 칩 어댑터
• 벤츠 적외선 아날로그 수집 키
• 여러 리드가 있는 MCU 케이블
• EEPROM 컨버터
• 사용자 설명서
