발사 X431 O2-2 스코프 박스 오실로스코프 4 채널 100MHz USB DC 자동차 오실로스코프 PRO3S+ V5.0/PAD V/PAD VII와 작동합니다
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | LAUNCH X431 O2-2 Scope Box |
| 모델 번호 | X431 O2-2 스코프 박스를 시작하십시오 |
| 최소 주문 수량 | 1 |
| 가격 | $550 |
| 포장 세부 사항 | 44*38*14cm /4.9kg |
| 배달 시간 | 1가지 작업일 |
| 지불 조건 | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 1000 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모델 이름 | X431 O2-2 스코프 박스를 시작하십시오 | 원산지 | 중국 본토 |
|---|---|---|---|
| 품질 | 최고 | 대역폭 | 100MHz |
| 상승 시간 | ≤3.5ns (일반) | 최대 샘플링 속도 | 1GBPS (4 개의 채널 용) |
| 입력 저항 | 1mΩ ± 1.5% | ||
| 강조하다 | 자동차 오실로스코프,4채널 100MHz 오실로스코프,X431 100MHz 오실로스코프 발사 |
||
제품 설명
제품 설명
발사 O2-2 스코프 박스는 사용자가 다른 스코프에 비해 70% 더 효율적인 프로세스를 만드는 특정 파도 형태를 캡처 할 수 있습니다.향후 분석을 위해 고해상도 파형 데이터를 기록하고 재생할 수 있습니다.가상 키보드를 클릭하여 직접 이름과 문자를 입력할 수 있는 기능은 프로세스를 간소화하고 90%의 효율성 향상에 기여합니다.
랜치 O2-2 범위 상자 복잡한 전기 장애를 해결하기 위해새로운 디자인과 업그레이드된 하드웨어로, LAUNCH O2-2 Scopebox는 다양한 전기 부품의 고도의 결함을 감지할 수 있는 다재다능하고 사용하기 쉬운 부가 모듈입니다.센서와 같이, 액추레이터와 회로. O2-2 응용 프로그램을 통해 X-431 시리즈 스캔 도구와 통합함으로써,정밀하고 결정적인 진단 오류를 제공하여 상점과 기술자가 스캔 도구의 기능을 확장 할 수 있습니다..
X-431 시리즈 스캔 도구 (X431 PRO ELITE, X431 스롤, X431 패드 II AE, X431 토크, X431 터보, X431 프로3S+, X431 PAD V, X431 PAD VII, X431 IMMO 엘리트,X431 IMMO PLUS) 를 통해 결정적인 진단 결과를 얻습니다..
하이라이트:
4개의 채널
대역폭 100MHz
자동 설정
한 번의 클릭으로 파동 형태를 저장합니다
커서 측정
한 번의 클릭으로 파형 파라미터 설정을 미리 설정합니다.
데모 모드
온라인 도움말
파동형 수학 연산
23 자동 측정
특징:
1ECU 문제 해결 및 진단
2. 미래의 분석을 위해 고해상도 파형 데이터를 기록 및 palyback 할 수있는 기능을 특징으로 합니다. 한 키 활성화 기능은 수퍼를 캡처 할 수 있습니다.
3다른 스코프에 비해 70% 더 효율적인 프로세스를 만드는 특정 파형
4- 자동 측정의 23 가지 변종에 대한 액세스
5. 가상 키보드를 클릭하여 직접 이름과 문자를 입력 할 수 있습니다. 이 작업은 프로세스를 간소화하고 90% 효율성에 기여합니다.
6버퍼 메모리 최대 50M
7정확한 세부 사항을 검토하기 위해 확대/축소 기능을 사용
8. 볼 수 있는 구성 파일로 저장할 수 있는 사용자 정의 가능한 개인 시스템 설정
9. 자율 정렬 기능은 최대 측정 정확성을 위해 오실로소프 신호 경로를 최적화 할 수 있습니다.
10. 높은 수준의 파형 분석을 위해 affition, 빼기, 곱셈 및 FFT 함수와 같은 파형 수학 연산을 확대
11- 회로, 센서, 액추에이터, 발화 테스트 및 더 많은 것을 포함하는 여러 자동차 테스트
다국어 사용자 인터페이스
12. 노트북, 태블릿 등과 같은 외부 장치에 USB Sunc 데이터 전송.
기능:
여러 차량 사전 설정 프로젝트 테스트를 지원합니다.
다양한 자동차 사전 설정 프로젝트 테스트를 지원합니다. 회로, 센서, 액추에이터, 발화 테스트, 통신 테스트 및 조합 테스트,각 테스트에 대한 다양한 매개 변수 및 특정 연결 방법을 미리 설정합니다..
23 자동 측정 설정
23개의 자동 측정 설정이 하나의 화면에 표시됩니다. 한눈에 명확하고 가벼운 터치로 클릭 할 수 있습니다.여러 번 페이지를 뒤집고 검색하는 지루함을 없애는 것, 자동 측정을 쉽고 편리하게 사용하도록 합니다.
빠른 트리거 소스 전환
가장자리, 펄스 및 기타 트리거를 지원합니다. 간단하고 직관적인 트리거 설정 및 빠른 트리거 소스 전환 방법은 오실로스코프 응용 프로그램의 가장 어려운 부분을 매우 쉽게 만듭니다.
한 번의 클릭으로 파형 미리 설정된 매개 변수를 빠르게 생성합니다
파동 형태를 테스트 할 때, 당신은 하나의 클릭으로 현재 인터페이스에서 기존 설정을 파동 형태 미리 설정된 매개 변수로 저장할 수 있습니다.반복 설정 없이 미리 설정된 매개 변수를 직접 로드할 수 있습니다.
한 번의 클릭으로 파동 형태를 빠르게 저장합니다
화면에 현재 표시되는 파동 형태를 한 번의 클릭으로 빠르게 저장하고 지정된 형식으로 자동으로 저장합니다. 나중에 표시하기 위해 참조 채널 파동 형태로 직접 사용할 수 있습니다..
편리한 커서 동작
각각 한 번의 클릭으로 수평 커서와 수직 커서를 켜십시오. 각 커서 독립적으로 끌 수 있습니다. 커서 추적 또한 간단한 하이라이트 터치를 통해 직접 구현됩니다.전체 효율성을 80% 이상 향상시킵니다..
크러서/페이지 라인러를 지원하는 변경
파동 형태가 확대/축소되면 커서와 단계 스케일이 그에 따라 변경될 수 있으며 측정 범위는 변하지 않습니다.
2 포인트 터치를 지원, 파동 형태는 수직 또는 수평으로 확대 또는 확대 될 수 있습니다
물결 모양을 가로 또는 세로로 확대하거나 축소하기 위해 2개의 점으로 가로 또는 세로로 당겨보세요.
지원 시범 기능
시노스 파동 형태를 미리 설정하여 오실로스코프를 연결하지 않고 공통 기능을 보여줍니다.
파형 수학 연산을 지원합니다.
빠른 푸리에 변환 외에도 두 채널의 파형의 덧셈, 깎음, 곱셈 및 분할 계산을 지원합니다.
발사 O2-2 스코프 박스와 발사 O2-1 스코프 박스의 상세한 비교
| 모델 | O2-1 | O2-2 |
| 채널 | 4 | 4 |
| 대역폭 | 100MHz | 100MHz |
| 오기 시간 | ≤3.5ns (보통) | ≤3.5ns |
| 최대 샘플링 비율 | 1Gbps ((4개의 채널에 대해) | 1Gbps |
| 입력 저항 | 1MΩ±1.5% | 1MΩ±1.5% |
| 저장 깊이 | 50M | 10M |
| 샘플링 비트 수 | 8비트 | 8비트 |
| 수직 정확성 | 3% | 3% |
| 수직 기구 | 5mV~10V | 5mV~10V |
| 반전 | 지원 | 지원 |
| 채널 연결 | DC, AC | DC, AC |
| 시간 기본 기구 | 5ns~1ks | 1ns-1ks |
| 시간 기준 정확성 | 20ppm | 20ppm |
| 샘플링 방식 | 정상 | 정상 |
| CANBus 디코딩 | CAN, LIN | CAN, LIN |
| 트리거 타입 | 가장자리, 펄스 너비 | 가장자리, 펄스 너비 |
| 트리거 모드 | 일반, 자동 및 단일 SEQ | 일반, 자동 및 단일 SEQ |
| 트리거 결합 | DC, 소음 거부 | DC, 소음 거부 |
| 수학 | 이중파FFT | 이중파FFT |
| 표시 | YT,Zoom,Roll | YT,Zoom,Roll |
| 롤 모드 | 200ms/div~1000s/div | 200ms/div~1000s/div |
| 자동 설정 | 지원 | 지원 |
| 자동 측정 | 23 | 23 |
| 커서 | 수평 커서, 수직 커서 | 수평 커서, 수직 커서 |
| 가동력: | USB 포트, DC IN 포트 | USB 포트, DC IN 포트 |
| 데이터 전송 방법 | USB | USB |
| 차량 구성 옵션 | 회로, 센서, 액추에이터, 발화 | 회로, 센서, 액추에이터, 발화 |
| 작동 온도 | 0°C~50°C | 0°C~50°C |
| 전원 공급 범위 | USB: 5V/1A DC/12V/24V |
USB: 5V/1A DC/12V/24V |
| 호환성 | 다른 태블릿 해상도가 다른 APP를 필요로 합니다. | 하나의 APP는 여러 태블릿 해상도와 호환될 수 있습니다. |
| 멀티 터치 제스처 | 아니 | 2 포인트 터치를 지원, 파동 형태는 수직 또는 수평으로 확대 또는 확대 될 수 있습니다 |
| 차량 구성 | 아니 | 각 테스트 프로젝트는 온라인 도움말 문서를 지원 할 수 있습니다 (지원 문서는 나중에 필요에 따라 작성 될 것입니다) |
| 펌웨어 업그레이드 | 수동 업데이트 | 온라인 업그레이드 지원 |
| 트리거 | 일반적인 트리거 대기 중에 파동 형태 관측을 확장할 수 없습니다. | 정상적으로 트리거를 기다리는 동안 정상적으로 사용할 수 있습니다. |
| 데모 함수 | 아니 | 네 |
| 스플릿 스크린 | 아니 | 네 |
| 샘플링 비율 | 단일 채널 1G/s, 2 채널 이상 250M/s | 단일 채널 1G/s, 2 채널 500M/s, 다중 채널 250M/s |
| 시작 시간 | 2-3S | 약 16세 |
| 전력 소비 | 약 6W | 약 7.5W |

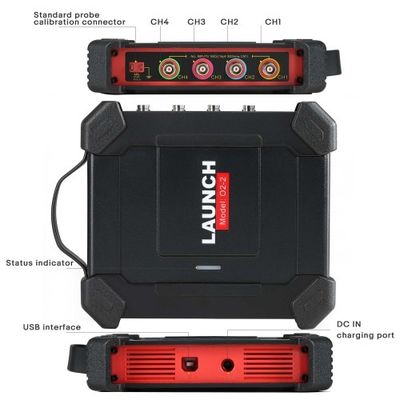

케이블 을 연결 하는 방법
다른 응용 시나리오에 다른 연결 방법이 필요합니다 (어떤 응용 시나리오에 관계없이 다음 연결이 필요합니다):
먼저, 이중 클립 전력 케이블을 통해 오실로스코프 상자를 전원: 이중 클립 전력 케이블의 한쪽 끝을 오실로스코프 상자의 전원 인터페이스에 연결,그리고 다른 끝은 차량 배터리에서 전력을 뽑기 위해 (붉은 양극에 연결되어 있습니다), 검은색은 음극과 연결되어 있습니다.)
참고: * PADVII 시리즈 태블릿은 USB 전원 공급을 지원합니다.
2USB 케이블의 B 타입 단말기를 오실로스코프의 B 타입 인터페이스에 연결하고 다른 끝을 진단 장치의 USB 인터페이스에 연결합니다.
스펙트럼
| 채널 | 4 |
| 대역폭 | 100MHz |
| 상승 한 시간 | 3.5ns (유례) |
| 정확성 | ±3% |
| 입력 저항 | 1M ±1.5% |
| 입력 타입 | 단일 끝, BNC 커넥터 |
| 입력 결합 | DC, AC |
| 과부하 보호 | ±200V 단기 입력 |
| 시간 기준 범위 | 1ns~1ks (1 채널) |
| 1ns~1ks (2채널) | |
| 1ns~1ks (4채널) | |
| 수직 해상도 | 8비트 |
| 버퍼 메모리 | 10M (4 채널) |
| 전원 인터페이스 | USB 포트, DC IN 포트 |
| 데이터 교환 | USB |
| 트리거 모드 | 일반, 자동 및 단일 SEQ |
| 고급 트리거 | 가장자리, 펄스 너비 |

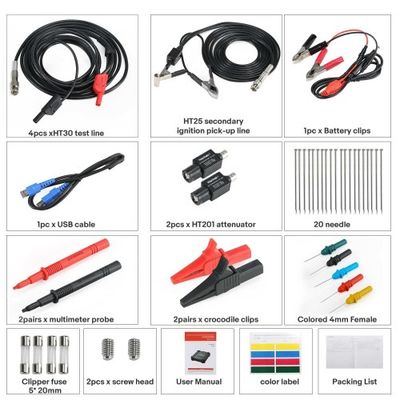

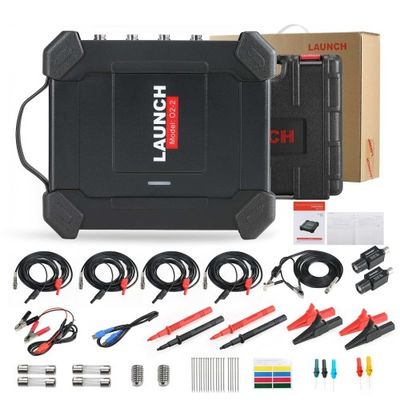

패키지 목록:
1pc x 발사 O2-2 주 유닛
1pc x BNC에서 4mm 인터페이스 테스트 케이블
1pc x 2차 발화 픽업 케이블
1pc x USB 케이블
1pc x 20:1 억제기
1pc x 멀티미터 탐사선
1pc x 배터리 클립
1pc x 피어싱 프로브 세트
2pcs x 악어 클립
1pc x 독립적인 점화 연장 케이블
1pc x COP 독립적인 발화 탐사선
