XTRUCK Y005 트럭 NOx 센서 및 유레아 펌프 고장 진단 도구

디스크립션:
Xtruck Y005 NOx 센서 탐지기는 차량 유지보수 엔지니어가 CAN 버스 또는 모듈의 문제를 쉽고 빠르게 결정하는 데 도움이되도록 설계되었습니다.
Xtruck Y005 NOx 센서 검출기를 사용하면 CAN 회로 결함 문제 또는 NOx 모듈이 손상되었는지 더 빠르게 찾을 수 있습니다.

주요기능:

1.CANbus 라인이나 모듈에 문제가 있는지 빠르게 감지
2질소 산화물 모듈이 손상되었는지 빠르게 감지
3유지보수 직원이 문제를 파악하는 데 신속하게 도움이 됩니다.

시험된 모델 목록:

소프트웨어 업데이트:온라인 업데이트 & 무료

보증:1년 보증, 평생 판매 후 서비스

어떻게 쓰죠?

1오주요 시험 선의 한쪽 끝은 장치에 연결되고 다른 끝은 질소 및 산소 센서에 연결됩니다.
2질소 및 산소 센서 난방
3질소와 산소 센서를 연결하고 NOx 센서 테스트를 클릭, 24V 또는 12V NOx 센서 테스트를 선택
4해당 모델을 선택합니다.
5연결이 완료되면, 버튼을 클릭 하 고 질소 및 산소 센서의 테스트를 입력 합니다. 300 초 후,질소와 산소 농도와 산소 농도가 표시됩니다.질소와 산소 센서가 손상되면 기계는 해당 고장 코드를 보고합니다.

작동 도구경매:
1오른쪽 그림과 같은 주요 시험 선과 장치 사이의 연결 방법
2, 오른쪽 표시된 메뉴에 입력하기 위해 3 초 동안 전원을 누르십시오

1) CAN 버스 노드 검색
이 기능은 장치를 찾을 수 있는 OBD 인터페이스를 통해 thelost 노드를 찾을 수 있습니다CAN 버스에 있습니다.
1단계주요 테스트 라인의 한쪽 끝은 장치에 연결되고 다른 끝은차량 탐지 포트 OBD
2단계배선 허리네스가 올바르게 연결되어 있다면, 자동으로 검색하기 위해 장치 CAN 노드를 클릭
몇 초 동안 기다려, 장치 자동으로 차량의 결함 없는 CAN 모듈을 검색합니다

2) 질소 및 산소 센서 검사기
단계 1:중심 시험 선의 한쪽 끝은 장치에 연결되고 다른 끝은 질소 및 산소 센서에 연결됩니다.
2단계질소 및 산소 센서 난방
참고: 질소 및 산소 센서는 질소 및 산소 농도와 산소 농도를 정확하게 측정하기 위해 가열되어야합니다. 외부 24V 전원 공급원이 필요합니다.또는 24V 배터리의 전원을 사용표준 단계를 따르지 않으면 장치와 차량에 손상을 줄 수 있으며 회사는 법적 책임을 지지 않습니다.
단계 3:질소와 산소 센서를 연결하고 NOx 센서 테스트를 클릭하고 24V 또는 12V NOx 센서 테스트를 선택합니다.
참고:질소 및 산소 센서의 전원 공급이 24V/12V인지 확인합니다. 잘못된 선택으로 질소 및 산소 센서가 손상됩니다.
단계 4: 해당 모델을 선택
방법 1: "자동 식별 테스트"를 선택하면 기계는 질소 및 산소 센서에 따라 모델을 자동으로 식별합니다.(이 자료는 유지 관리 직원에 대한 참조만을 제공합니다., 유지보수 기준이 아닙니다.)
방법 2: '수동 식별 테스트'를 선택하고 각종 질소 및 산소 센서에 따라 해당 테스트 프로그램을 수동으로 선택합니다.
CAN 선이 제대로 연결되지 않거나 질소와 산소 센서에 문제가 있는 경우 CAN 신호를 찾을 수 없습니다.
단계 5:
연결이 완료되면, 가 버튼을 누르면, 그리고 질소와 산소 센서의 테스트를 입력합니다.질소와 산소 농도와 산소 농도가 표시됩니다.질소와 산소 센서가 손상되면 기계는 해당 고장 코드를 보고합니다.

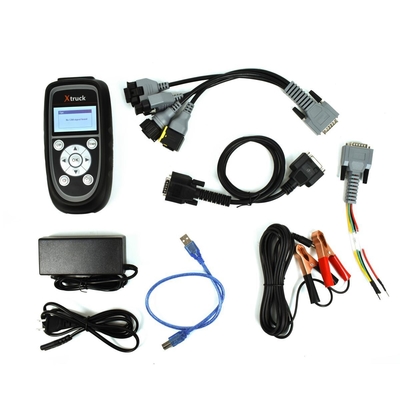

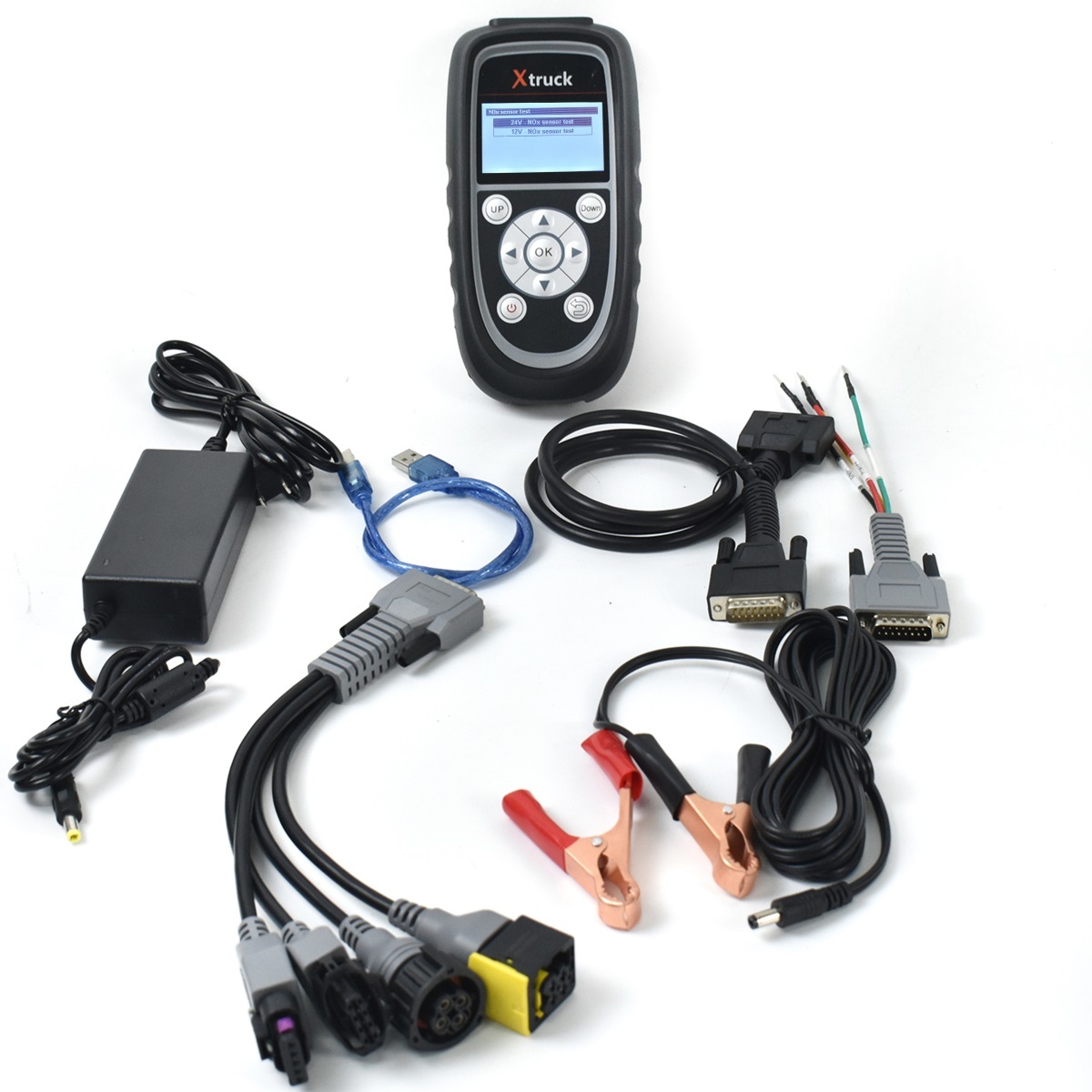

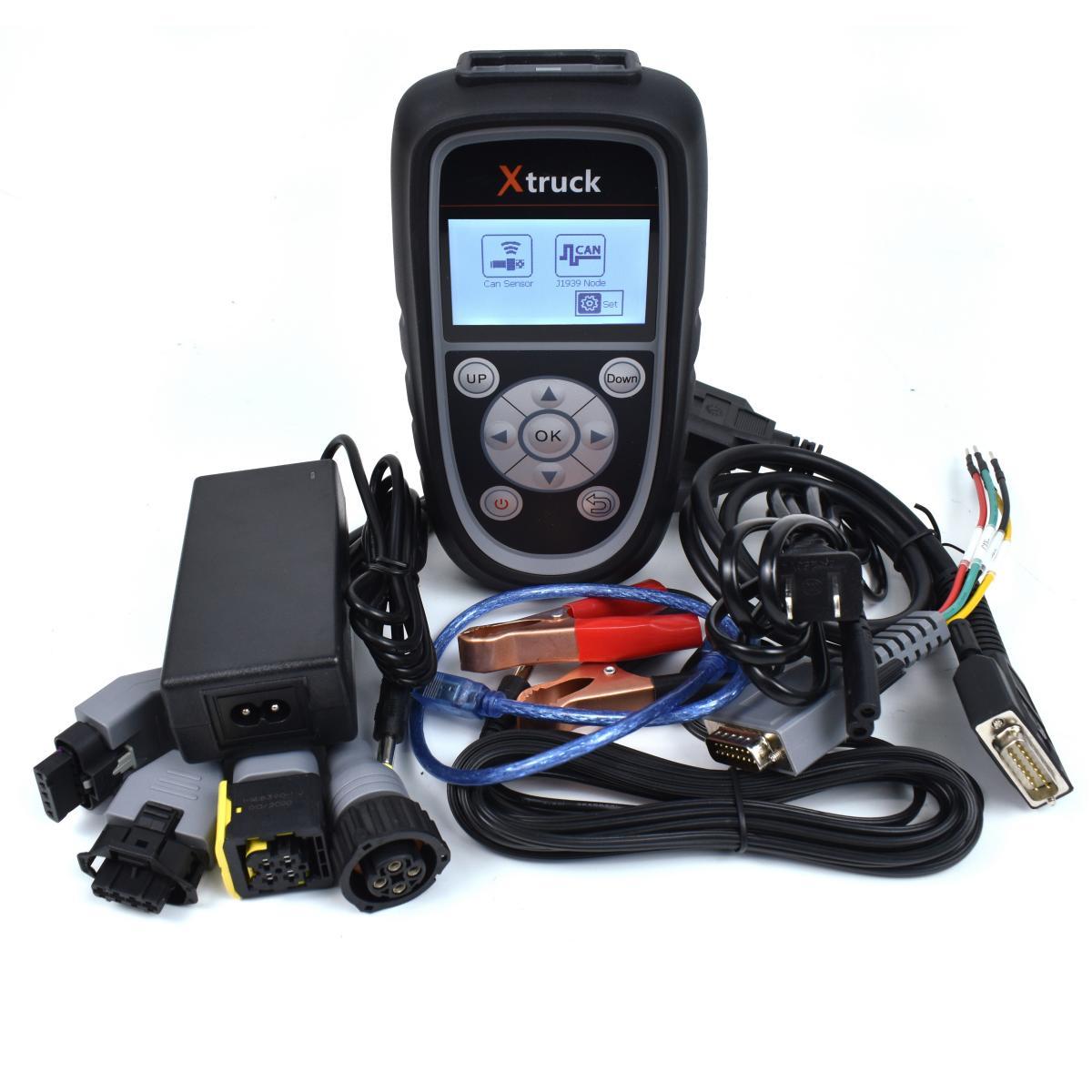

패키지 포함:

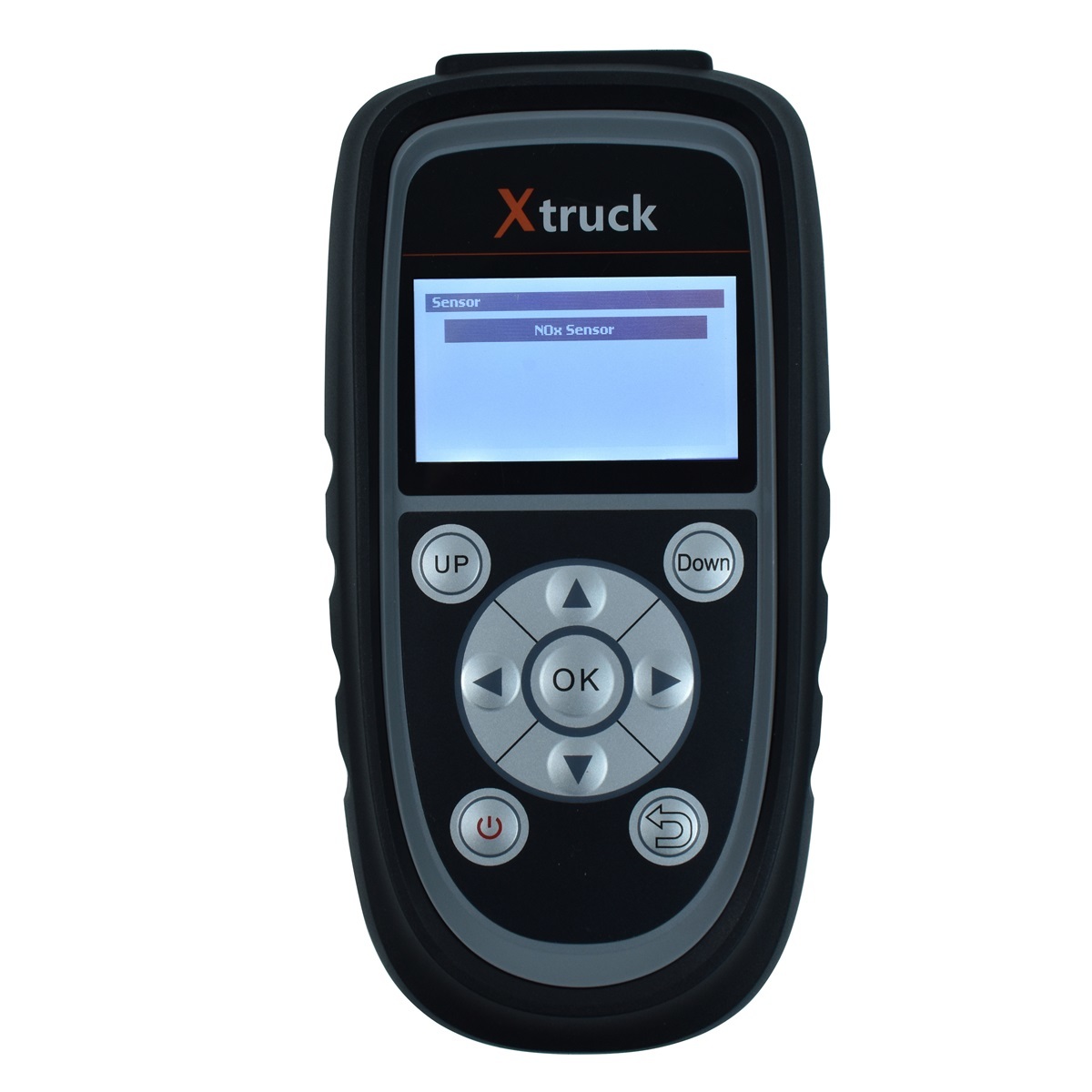

1pc x Xtruck Y005 주요 단위
1pc x 전원 어댑터

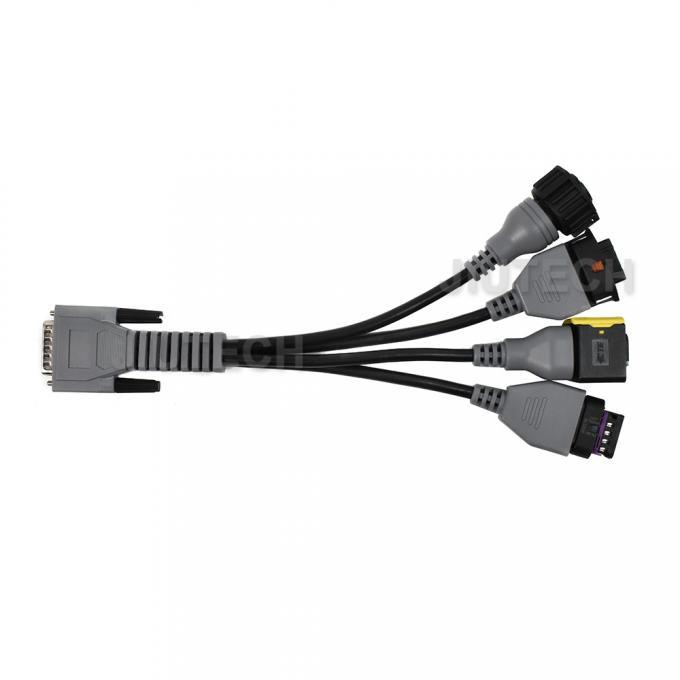

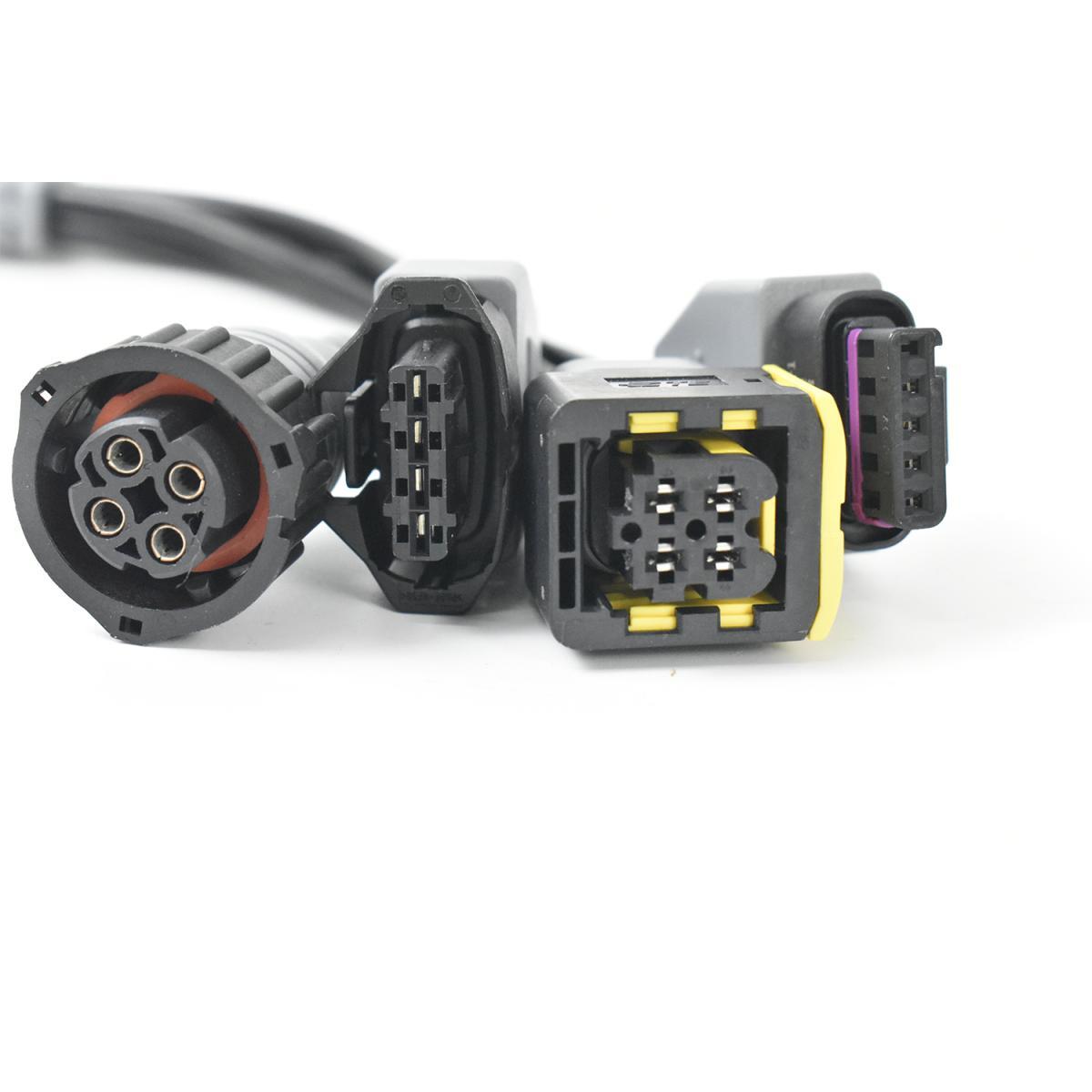

1pc x 한 질소와 산소 테스트 라인에서 네

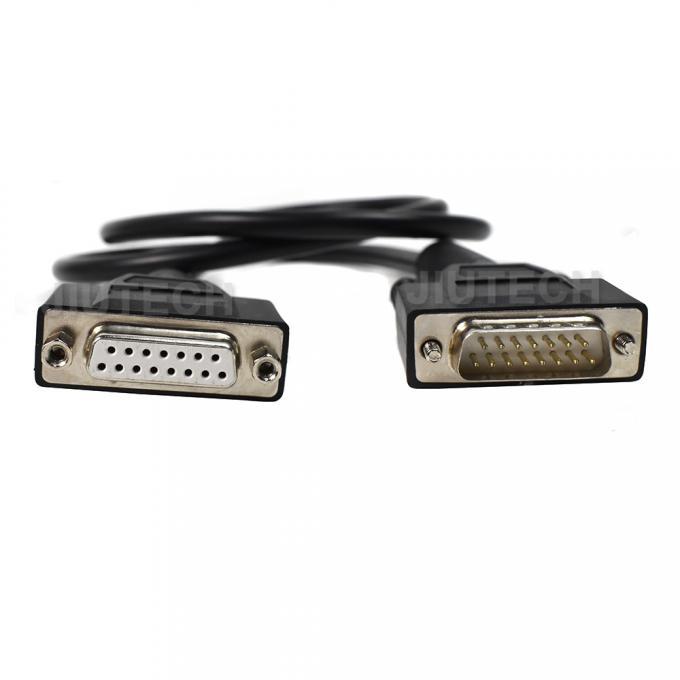

1pc x DB15 주요 테스트 라인
1pc x 장치 업데이트 라인
1pc x 담배등 라인 (남자&여성)
