GODIAG GT105 II ECU IMMO 프로그래밍 AD 브레이크 아웃 박스 ECU 커넥터 GT105 II (전압 알람 프롬프트 기능 포함)

GODIAG GT105 II ECU IMMO 프로그 AD OBD2 브레이크 아웃 박스 ECU 커넥터

GODIAG GT105 II는 GODIAG GT105의 업그레이드 버전입니다.

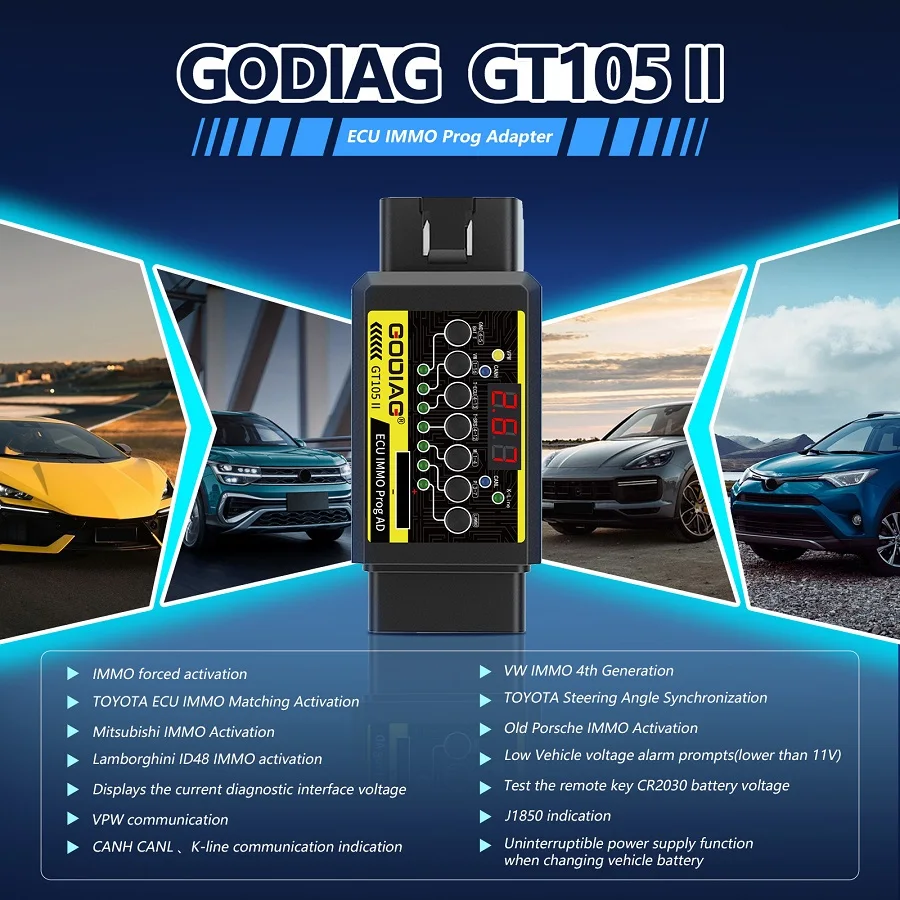

새로 추가된 5개의 새로운 기능: 차량 전압 표시, 자동차 리모컨 배터리 CR2032 배터리 테스트, 자동차 배터리 전압 경보 명령 (11V 이하), 도요타 스티어링 각도 일치,람보르기니 ID48 키 IMMO 보조 활성화.

GODIAG ECU IMMO Prog AD GT105 II는 IMMO 활성화 일치, ECU 진단 및 프로그래밍 연결을 위해 자동차의 OBD2 단절에 사용됩니다.그리고 차량의 배터리에서 전력을 끌어내어 외부 현장 차량 유지보수를 위해. GT105와 비교하면, 그것은 5 새로운 기능을 추가했습니다: 차량 전압 표시, 자동차 원격 제어 배터리 CR2032 배터리 테스트, 자동차 배터리 전압 알람 요청 ((11V 이하),도요타 스티어링 각도 일치람보르기니 ID48 키 IMMO 보조 활성화

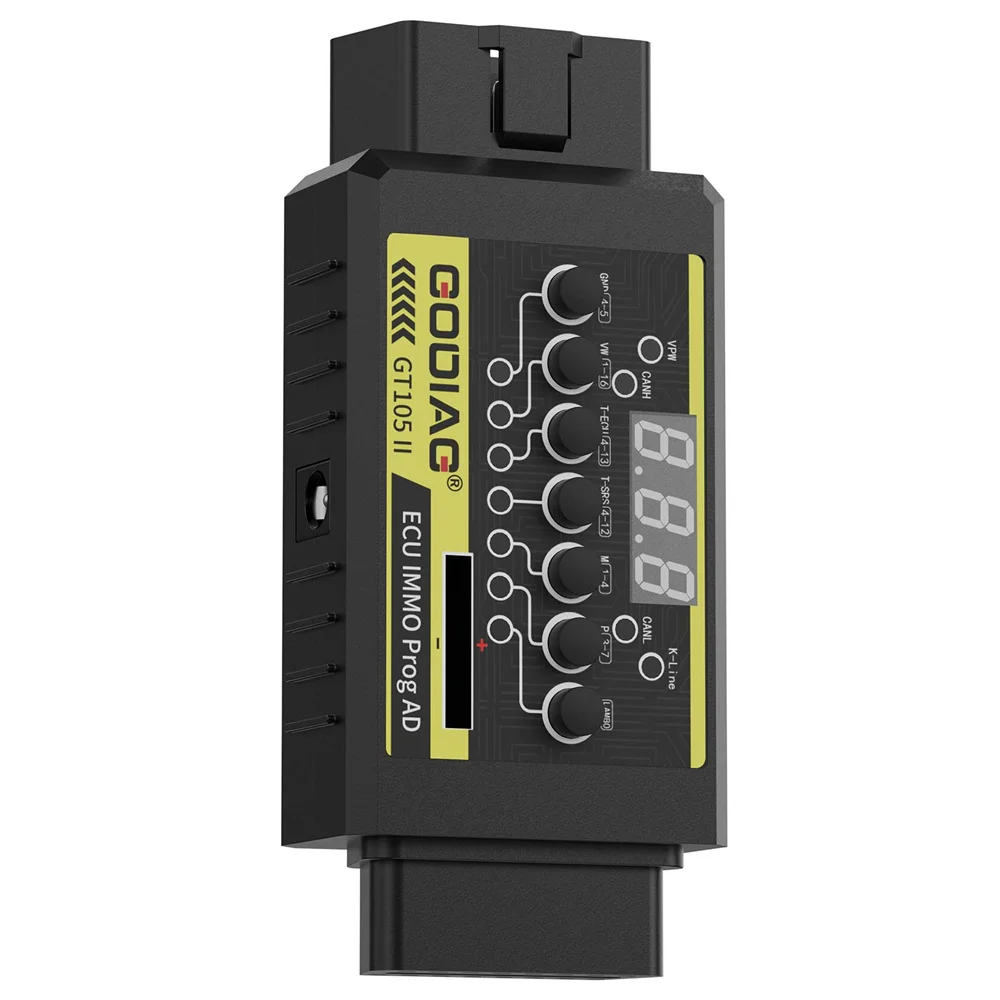

이 제품은 PWM+ ((PIN2), CANH ((PIN6), CANL ((PIN14), K-line ((PIN7) 신호 통신 표시 장치가 장착되어 있습니다. 데이터 통신이 있을 때 해당 프로토콜 표시 장치가 깜박입니다.따라서 통신 상태를 판단 할 수 있고 또한 진단 프로그래밍 장치가 통신 할 수 있는지 결정할 수 있습니다.

이 제품은 야외 작업에 적합합니다. 자동차 배터리에서 전력을 받아 12V 충전, 프로그래밍 전력,또는 진단 장비에 대한 독립적인 전원 공급.

이 장치는 OBD2 독립적인 PIN4 몸 GND, PIN5 신호 GND를 제공합니다.OBD2 풀 프로토콜 ECU 프로그래밍 케이블이 장치에는 PWM+ ((PIN2), CANH ((PIN6), CANL ((PIN14), K-line ((PIN7) 신호 통신 표시기가 있습니다.데이터 통신이 있을 때, 해당 프로토콜 표시기가 깜박일 것입니다. 사용자는 통신 상태를 판단 할 수 있으며 진단 프로그래밍 장치가 통신 할 수 있는지 판단 할 수 있습니다.

제품 하이라이트

ECU 프로그래밍 전력 조절을 위한 전체 프로토콜 ECU 연결 라인

OBD2 독립적인 PIN 4 몸체 GND, PIN5 신호 GND 일부 모듈의 특수 프로그래밍을 위해.

PIN4와 PIN5는 단회로와 단회로가 없는 사이로 전환할 수 있습니다.

표준 OBD2 독립 PIN4, PIN5

순수한 구리 여성 좌석은 반복적으로 삽입 및 제거를 지원하며 긴 수명을 가지고 있습니다.

배터리 클립은 환경 친화적인 소금 스프레이로 처리되었으며 두께는 0.5mm입니다.

DC 자동차 배터리 케이블은 DC5.5 * 2.5 / DC5.5 * 2.1 인터페이스를 지원하는 0.75mm2 2 코어 껍질 케이블을 채택합니다.

DC 커넥터에는 재설정 가능한 7A 피질이 있습니다.

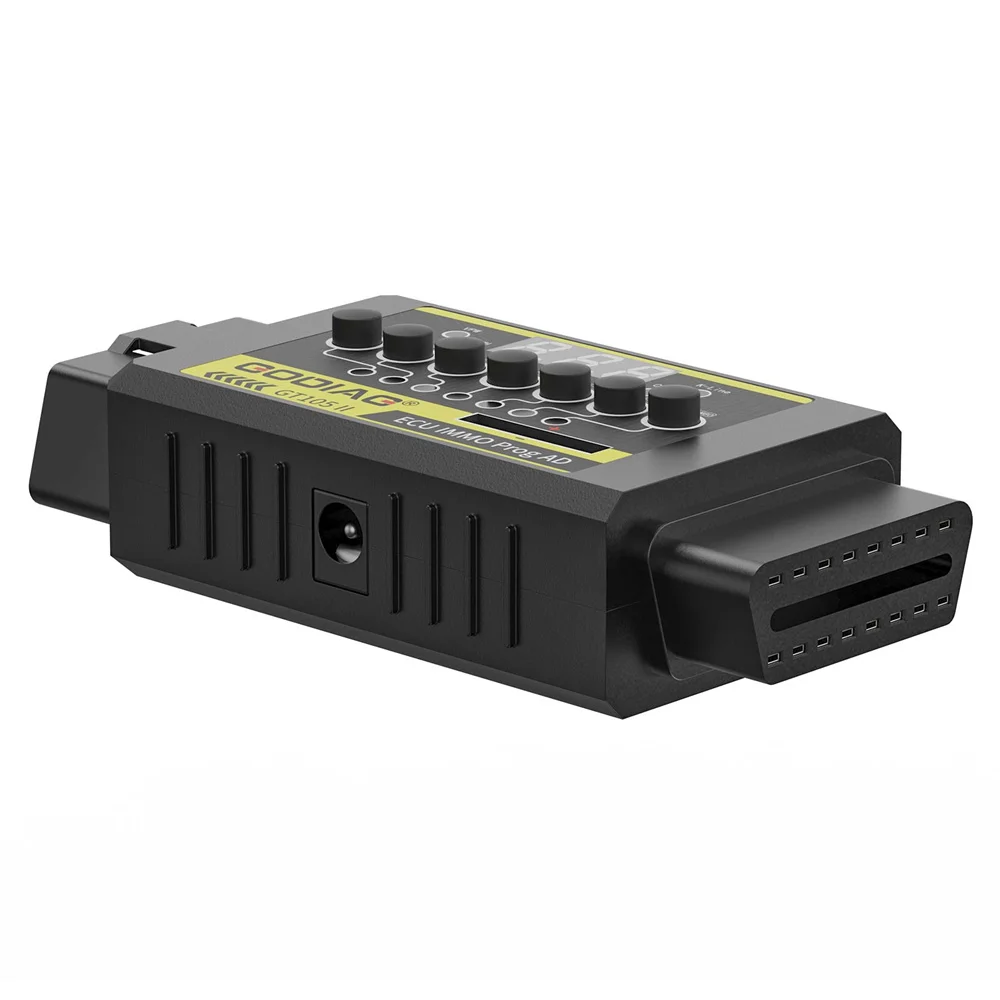

DC 전원 인터페이스, 전원 연결 장치

제품 기능:

차량 전압 표시

자동차 리모컨 배터리 CR2032 배터리 테스트

자동차 배터리 전압 경보 신호 (11V 이하)

도요타 스티어링 앵글 일치

람보르기니 ID48 키 IMMO 보조 활성화

IMMO AD 전원 어댑터 기능. 2016 년 이후 포드 모든 스마트 키가 손실 된 경우 GT105 II는 VVDI 장비 (OBDSTAR, AUTEL,) 및 기타 도난 방지 일치 장비와 함께 키를 프로그래밍합니다.

모든 차 열쇠가 일치하지 않습니다 -- 계측기를 깨우치거나 도둑질 방지 ECU를 깨우치십시오.보조 미쓰비시 모든 키를 잃었다 일치 또는 모든 원격 제어 키 설정 손실, IMMO 키 학습을 위해 오래된 포르쉐 카예른 자동차.)

VPW, CANH, CANL, K-Line 표시등은 차량과 진단 프로그래밍 장치 사이의 통신 상태를 판단 할 수 있습니다.사용자가 단순히 진단 프로그래밍이 정상인지 아닌지 판단할 수 있습니다.)

현장 유지보수

GT105 II 전원 어댑터 케이블은 자동차 배터리에서 12V 전력을 얻습니다. (Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608 등과 같은 프로그래밍 장비에,12V 전원 공급을 제공합니다. 외부에서 전원이 필요할 때, BMW BENZ IMMO ECU 또는 다른 자동차 ECU의 데이터를 읽을 수 있도록, 그리고 마침내 외부 고장 차량의 현장 유지보수를 실현 할 수 있습니다.)

12V 전원 공급 장치 (12V)

표준 OBD2 풀 프로토콜 ECU 프로그래밍 라인 (MPPS, FGTech, Kess v2 등과 함께 ECU 데이터 읽기 및 쓰기, ECU 복제, ECU 튜닝 등) (참고:OBD2 전체 프로토콜 ECU 프로그래밍 라인은 별도로 구입됩니다.)

OBD 배터리 교체 도구

배터리 교체 중에 끊이지 않는 전원 공급을 실현하여 배터리 교체 중에 전력 중단으로 인한 데이터 손실, 키 장애 또는 재 일치를 방지 할 수 있습니다.

GT105 II를 사용하면 배터리 교체 중에 아래와 같은 기능을 사용할 수 있습니다.

1시계 변하지 않습니다. 2. 스피커는 잠금되지 않습니다. 3. IMMO는 잠금되지 않습니다.

4유리 문 설정되지 않습니다. 5. 가속기가 설정되지 않습니다. 6. 경고등이 꺼져 있습니다. 7. 결함 코드가 없습니다.

GT105와 GT105 II의 제품 비교

표시등 의미:

1제조업자격 2SJE1850 와이어 3제조업자격 4전력 연결 5- 신호 가착 6SAEJ2284높은 7ISO9141-2&ISO, DIS4230-4K 와이어 8제조업자격

9제조업자격 10SJE1850 와이어 (버스) 11제조업자격 12제조업자격 13제조업자격 14SAEJ2284낮은 15ISO9141-2 및 ISO/DIS 4230-4L 와이어 16자동차 배터리 양성

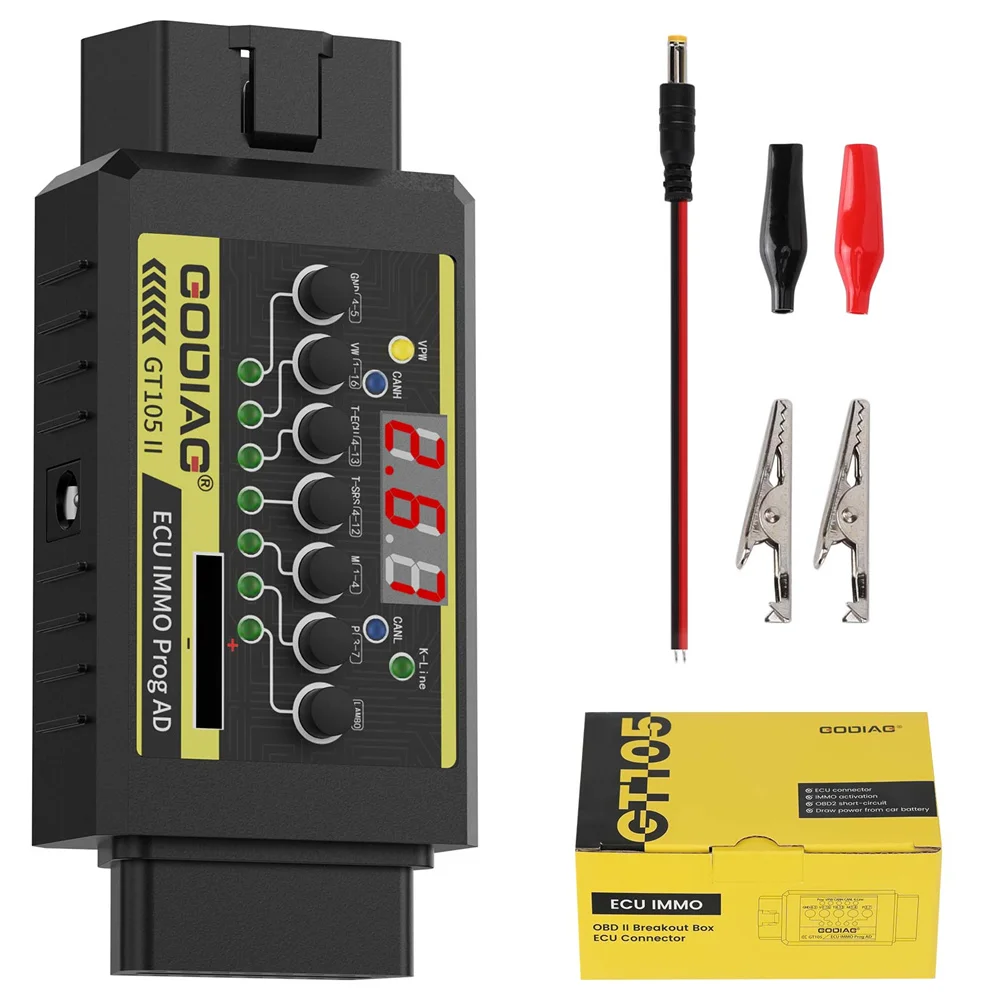

패키지는 다음을 포함합니다.

1pc x GT105 II 호스트

1pc x 배터리 클립과 함께 전원 케이블

3pcs x 전기 저항
