Xtruck Y005 NOx 센서 스캐너 CAN 버스 파인더, 빠른 문제 해결 및 온라인 업데이트, 요소 노즐 J1939 CAN 버스 진단 도구

설명:설명:

Xtruck Y005 NOx 센서 감지기는 차량 정비 엔지니어가 CAN 버스 또는 모듈의 문제를 쉽고 빠르게 파악할 수 있도록 설계되었습니다.
Xtruck Y005 NOx 센서 감지기를 사용하면 CAN 회로 결함 문제 또는 NOx 모듈 손상 여부를 더 빠르게 찾을 수 있습니다.

주요기능:

1. CAN 버스 라인 또는 모듈에 문제가 있는지 빠르게 감지
2. 질소 산화물 모듈이 손상되었는지 빠르게 감지
3. 정비 인력이 문제를 파악하도록 신속하게 지원

테스트된 모델 목록:

소프트웨어 업데이트:온라인 업데이트 및 무료

보증:1년 보증, 평생 애프터 서비스

사용 방법?

1. O주 테스트 라인의 한쪽 끝을 장치에 연결하고 다른 쪽 끝을 질소 및 산소 센서에 연결합니다.
2. 질소 및 산소 센서 가열
3. 질소 및 산소 센서를 연결하고 NOx 센서 테스트를 클릭하여 24V 또는 12V NOx 센서 테스트를 선택합니다.
4. 해당 모델을 선택합니다.
5. 연결이 완료되면 “Go” 버튼을 클릭한 다음 질소 및 산소 센서 테스트를 시작합니다. 300초 후에 질소 및 산소 농도와 산소 농도가 표시됩니다. 질소 및 산소 센서가 손상된 경우 기계는 해당 오류 코드를 보고합니다.

작동 지침:1, 주 테스트 라인과 장치 간의 연결 방법은 오른쪽 그림과 같습니다.
2, 전원을 3초 동안 눌러 메뉴로 들어갑니다(오른쪽 그림 참조)
1) CAN 버스 노드 검색

이 기능은 OBD 인터페이스를 통해 손실된 노드를 찾는 데 도움이 되며, 장치를 찾을 수 있습니다.
CAN 버스에서.1단계:
주 테스트 라인의 한쪽 끝을 장치에 연결하고 다른 쪽 끝을차량 감지 포트 OBD에 연결합니다.2단계:
질소 및 산소 센서 가열몇 초 동안 기다리면 장치가 차량의 오류 없는 CAN 모듈을 자동으로 검색합니다.
2) 질소 및 산소 센서 테스터

1단계: 주 테스트 라인의 한쪽 끝을 장치에 연결하고 다른 쪽 끝을 질소 및 산소 센서에 연결합니다.
2단계:
질소 및 산소 센서 가열참고: 질소 및 산소 센서 자체를 가열하여 질소 및 산소 농도와 산소 농도를 정확하게 측정해야 합니다. 외부 24V 전원이 필요하거나 24V 배터리의 전원을 사용해야 합니다. 표준 단계를 따르지 않으면 장치 및 차량이 손상될 수 있으며, 회사는 법적 책임을 지지 않습니다.
3단계:
질소 및 산소 센서를 연결하고 NOx 센서 테스트를 클릭하여 24V 또는 12V NOx 센서 테스트를 선택합니다.참고: 질소 및 산소 센서의 전원이 24V/12V인지 확인하십시오. 잘못 선택하면 질소 및 산소 센서가 손상됩니다.
4단계: 해당 모델 선택
방법 1: “자동 식별 테스트”를 선택하면 기계가 질소 및 산소 센서에 따라 모델을 자동으로 식별합니다.(이 데이터는 정비 인력에게 참고용으로만 제공되며, 정비의 유일한 기준으로 사용되지 않습니다.)
방법 2: “수동 식별 테스트”를 선택하고 질소 및 산소 센서의 유형에 따라 해당 테스트 프로그램을 수동으로 선택합니다.
CAN 라인이 제대로 연결되지 않거나 질소 및 산소 센서에 문제가 있는 경우 CAN 신호를 찾을 수 없습니다.
5단계:
연결이 완료되면 Go 버튼을 클릭한 다음 질소 및 산소 센서 테스트를 시작합니다. 300초 후에 질소 및 산소 농도와 산소 농도가 표시됩니다. 질소 및 산소 센서가 손상된 경우 기계는 해당 오류 코드를 보고합니다.

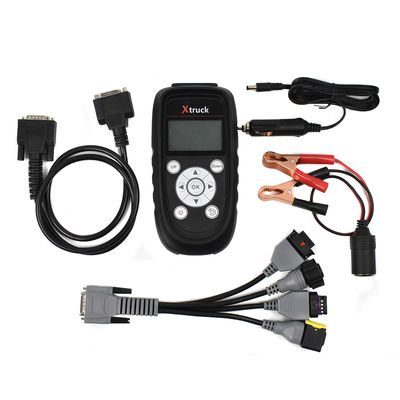

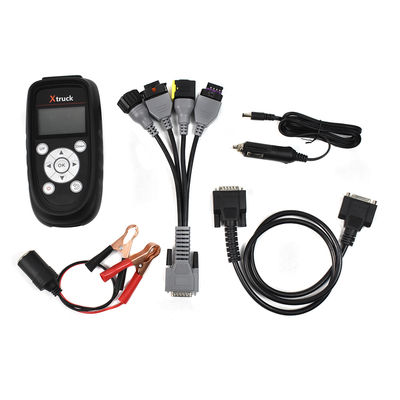

패키지 포함:


1pc x Xtruck Y005 메인 유닛

1pc x 전원 어댑터
1pc x 4 in 1 질소 및 산소 테스트 라인
1pc x DB15 메인 테스트 라인
1pc x 장치 업데이트 라인
1pc x 시가 라이터 라인 (수컷 및 암컷)
