XTOOL M822 M821 Toyota A8용 키 에뮬레이터, 벤츠 케이블, 모든 키 분실 시 키 프로그래밍, PAD3와 함께 사용해야 함, KC501 프로그래머 필요

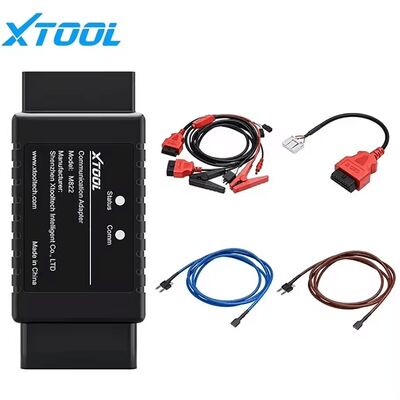

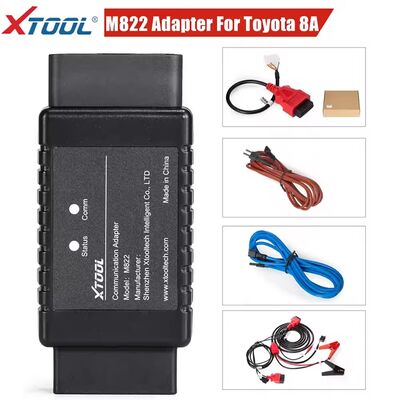

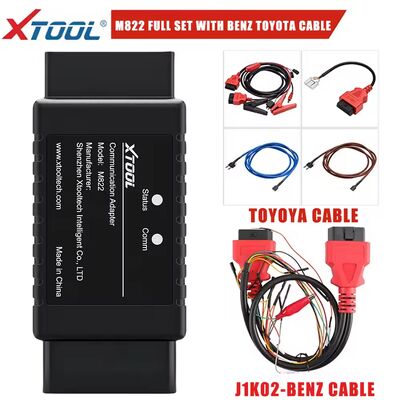

XTOOL M822 어댑터 키 프로그래머 토요타 8A / 메르세데스-벤츠 AIL 키 손실 작업 XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP와 함께 M822 토요타 어댑터,당신은 과정에 계산 시간의 65%까지 절약 할 수 있습니다또는 키 에뮬레이터를 수백 번 연결하고 꺼내지 않도록 합니다.

• 도요타 8A AII 블레이드 키 프로그램 손실
• 2014-2019년 도요타 4A/8A 스마트 키 프로그래밍
• 핑코드 없는
• 키 추가 / 모든 키가 사라졌습니다
• 특별한 열쇠가 필요 없습니다.

XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618

• XTOOL 태블릿 (예를 들어 XTOOL X100PAD Elite, X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)
• 주 케이블 및 OBD2-16 커넥터
• M822 통신 어댑터
• 토요타 8A 특수 배선 배열
• KC100 키 프로그래머
• KS-1 토요타 키 에뮬레이터
• 네트워크 연결

• 2014~2019
• 토요타 레빈
• 코롤라
• RAV4용
• 프라도
• 랜드 크루저용
• 캠리용
• 하이랜더
• 리즈
• 시에나
• 히아스
• 힐룩스
• 크라운 클루거
• 아이고에 대한 IMMO 상자 F3-F4-K6-S6

참고: 이것은 미국 모델과 호환되지 않습니다.X100PAD2/X100PAD3/X100PAD3 SE/X100MAX /IK618/D8/D8BT/IP616/IP819/IP819TP/A80/A80 PRO/A80 PRO MASTER/PS90/D9/D9 PRO에서 지원되는 리셋 IMMO 기능을 사용하세요..

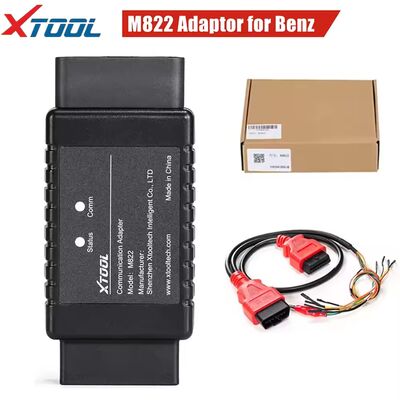

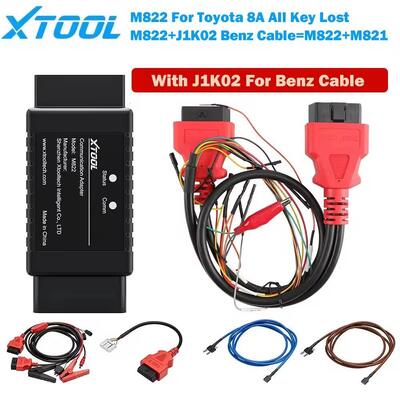

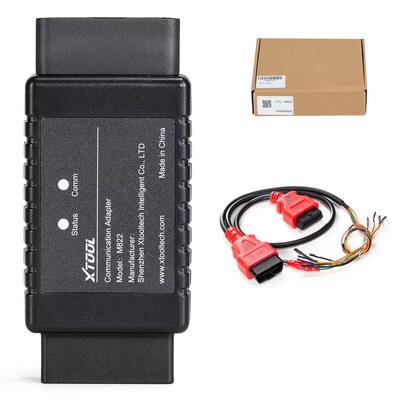

M822+J1K02 Benz Cable For Mercedes-Benz All Keys Lost Communication Adapter는 여러 메르세데스-벤츠 모듈에 대한 모든 키 손실 프로그래밍을 마무리하고 최적화하는 데 사용됩니다.

참고: M822 어댑터는 고급 XTOOL 키 프로그래밍 장치, 예를 들어: X100 패드 3 / X100 맥스 및 KC501 키 프로그래머와 함께 사용해야합니다.

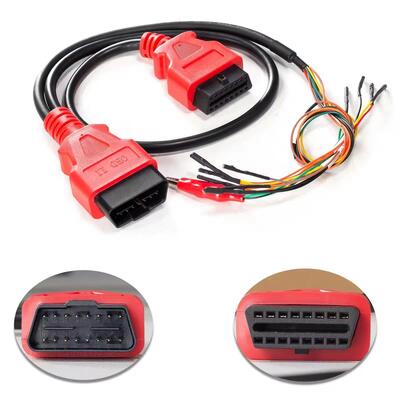

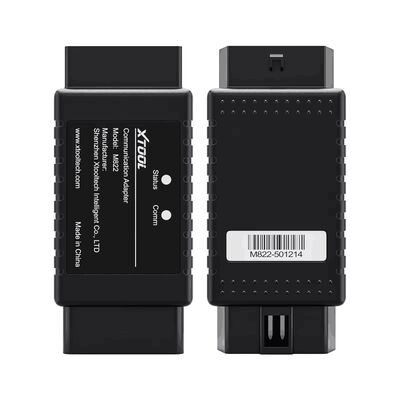

• 1. OBD-16 포트: J1Z02_에 연결하거나 듀폰 케이블을 통해 EIS/EZS 모듈에 연결하는 데 사용됩니다.

  *주의: 자동차의 OBD 포트에 직접 연결하지 마십시오.

• 2. 상태 라이트: 어댑터의 전원 상태를 보여줍니다. 빨간색 빛이 켜면 전원이 켜져 있음을 나타냅니다.

• 3.comm Light: 어댑터의 통신 상태를 표시합니다. 파란색 빛이 켜지면 어댑터가 태블릿과 통신하고 있음을 나타냅니다.

• 4DB15 포트: XTOOL 태블릿의 메인 케이블에 연결하는 데 사용됩니다.

  * 참고: M822 어댑터에 연결하기 전에 OBD2-16 커넥터를 주 케이블에서 분리하십시오.

• 1. USB를 통해 장치에 KC100/KC501를 연결하고 KS-1을 준비
• 2장치 (또는 VCI 박스) 를 M822 어댑터로 연결 하 고 주요 케이블을 사용 합니다.
• 3토요타 케이블을 OBD 포트를 사용하여 자동차에 연결합니다.
• 4자동차에서 배터리 클립을 꺼내 배터리 클립을 사용하여 케이블을 배터리로 연결하십시오.
• 5피지 박스에서 피지 꺼내서 케이블을 연결해
• 6토요타 케이블에서 12V DC 남성 포트를 찾아 주요 케이블에서 12V DC 여성 포트에 연결합니다.

참고:다양한 모델의 경우 연결 방법이 동일하지 않을 수 있습니다. 때로는 확장 케이블이 필요하며 피지 가 다를 수 있습니다.차량과 피우즈박스에 연결할 때 상세한 배선 도면을 확인하세요..

• 1. USB를 통해 장치에 KC100/KC501를 연결하고 KS-1을 준비
• 2토요타 벤치 케이블에 고정기를 연결해
• 3메인 케이블과 토요타 벤치 케이블을 M822 어댑터로 연결하세요.
• 412V DC 어댑터를 본 케이블에 연결합니다.

1.

   (1) 토요타 (V26.90 이상) 를 위한 소프트웨어를 열고 다음 메뉴를 참조하십시오: 타입 ∼ 모든 블레이드 키가 사라졌습니다.

2.

   (2) 임모빌라이저 데이터를 읽으십시오. 그것은 네트워크에 연결하는 것을 알 수 있습니다, 그리고 차량에 연결하는 방법을 알려줍니다. 자세한 연결 방법을 위해 ′′ 와이어링 다이어그램 ′′를 확인하십시오.

3.

   (3) 자동차에 올바르게 연결 된 후, 클릭 하 여 장치는 움직이지 않는 장치에서 데이터를 추출 할 것입니다. 이것은 3 분 이상 걸리지 않습니다. 그래서 인내심을 가지고 기다립니다.

4.

   (4) 데이터가 읽히면 데이터 파일의 이름을 지정하고 토요타용 어댑터/ 폴더에 저장할 수 있습니다.

5.

   (5) 이제 M822 어댑터를 분리하고 차량을 원래 상태로 돌려주세요.

6.

   (6) KC100/KC501이 연결되고 KS-1이 준비되어 있고 장치가 여전히 네트워크에 연결되어 있는지 확인하고,그리고 전에 저장한 데이터 파일을 선택.

7.

   (7) 키 위치를 선택하십시오. 모든 위치에는 ID가 있지만 일부만 등록 된 키에 해당한다는 점에 유의하십시오. 일반적으로 (삭제 된 키가 없으면),키 위치 1 또는 2 내부에 등록 키가 있습니다.

8.

   (8) KC100 또는 KC501을 장치에 연결하고 슬롯 안에 KS-1을 넣습니다. 에뮬레이션 된 하위 마스터 키가 생성됩니다.

9. (9) 에뮬레이션 키를 생성 한 후, 에뮬레이션 키가 사용될 수 있는지 확인하십시오. 그렇지 않으면, 단계 6-8을 반복하고 다른 키 위치로 변경하는 것을 기억하십시오. 에뮬레이션 키를 확인하려면비프로그램 키에서 칩을 꺼내, KS-1을 켜기 스위치 근처에 넣어

10.

    (10) 키를 사용할 수 있다면, OBD 프로그래밍 기능으로 이동하십시오. 모방 된 하위 마스터 키로, 나머지 과정은 키를 추가하는 것과 동일합니다.먼저 등록된 키의 수를 확인해.

11. * 참고: 에뮬레이션 된 KS-1은 등록 키로 표시되지 않으므로 키 번호에 표시되지 않습니다.



    (11) 키를 추가해 표시를 확인하고, KS-1를 켜기 스위치 근처에 두고, 새로운 키 (칩 없이) 를 켜기 스위치에 넣고 켜라.

12.

    (12) 움직이지 않는 표시기가 지속적으로 켜지면 점화기를 끄고 새로운 키를 꺼내 새 키 안에 칩을 설치하고 점화 스위치 안에 키를 넣는다.켜지마.

13.

    (13) 이제 움직이지 않는 표시기가 깜빡일 것입니다. 약 1 분 동안 기다립니다, 그리고 표시기가 꺼지는지 확인하십시오. 표시기가 꺼지는 경우, 키가 추가되었으며 프로세스가 완료됩니다.,11-13단계를 반복하세요

14.

    (14) 이 작업을 마친 후 키 번호를 다시 확인하고 이전 결과와 비교하여 키가 차량에 등록되었는지 확인하십시오.

• > M822 어댑터와 EIS/EZS 모듈을 Benz용 케이블을 통해 연결할 때 장치의 그림을 확인하십시오.
• > 메르세데스-벤츠용 IR 에뮬레이터는 작동할 때 모듈 슬롯에 연결되어야 합니다.
• > VCI 박스가 탑재된 장치의 경우, M822 어댑터를 VCI 박스와 메인 케이블을 사용하여 연결하고 Bluetooth를 통해 장치와 VCI 박스를 연결하십시오.당신은 장치에서 이러한 장치에 대한 연결 세부 사항을 확인할 수 있습니다.
