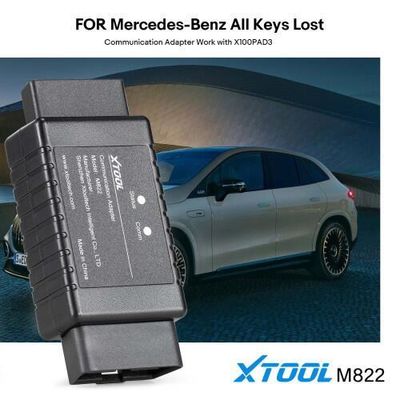

XTOOL M821 M822 Mercedes-Benz 어댑터, KC501/X100 Pad3/X100 Max 키 프로그래머와 함께 작동, Mercedes-Benz 모든 키 분실 시 사용

제품 설명

XTOOL M821 M822 어댑터 KC501/X100 패드3/X100 맥스 키 프로그래머와 작업 메르세데스-벤츠 모든 키가 손실

XTOOL M821 M822 메르세데스-벤츠 모든 키 손실 통신 어댑터는 여러 메르세데스-벤츠 모듈에 대한 모든 키 손실 프로그래밍을 완료하고 최적화하는 데 사용됩니다. M821 어댑터와 함께,당신은 과정에 계산 시간의 65%까지 절약 할 수 있습니다또는 키 에뮬레이터를 수백 번 연결하고 꺼내지 않도록 합니다.

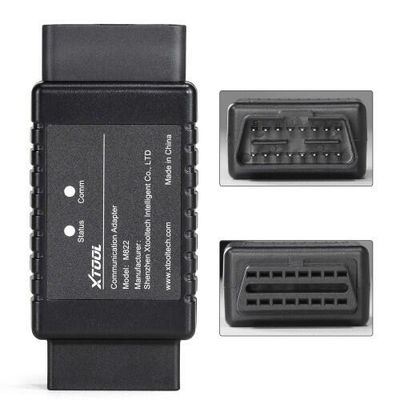

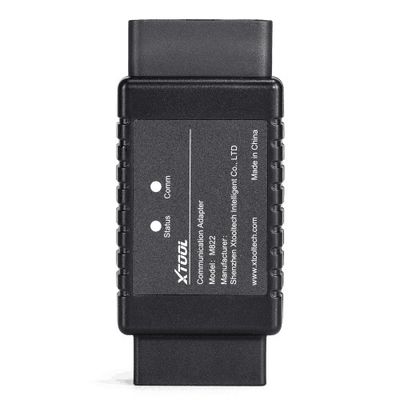

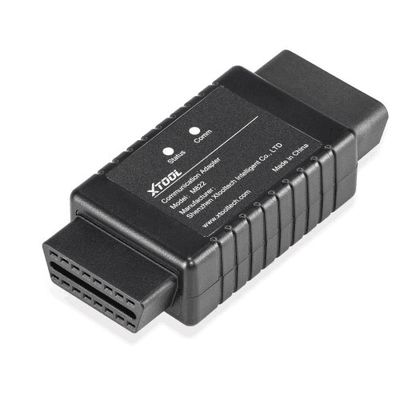

XTOOL M821 어댑터 특징:

1. OBD-16 포트: J1Z02_BENZ 통신 케이블에 연결하거나 듀폰 케이블을 통해 EIS/EZS 모듈에 연결하는 데 사용됩니다.
주의: 자동차의 OBD 포트에 직접 연결하지 마십시오.
2. 상태 라이트: 어댑터의 전원 상태를 보여줍니다. 빨간 빛이 켜면 전원이 켜져 있음을 나타냅니다.
3.Comm Light: 어댑터의 통신 상태를 보여줍니다. 파란색 빛이 켜지면 어댑터가 태블릿과 통신하고 있음을 나타냅니다.
4DB15 포트: XTOOL 태블릿의 메인 케이블에 연결하는 데 사용됩니다.
참고: M821 어댑터에 연결하기 전에 OBD2-16 커넥터를 주 케이블에서 분리하십시오.

경고:
1XTOOL을 사용해야 합니다.KC501,PAD3,PAD3 SE
2먼저 메르세데스-벤츠 키 프로그래밍 소프트웨어를 최신 버전 27으로 업데이트하세요10
3메르세데스-벤츠 모든 주요 손실 프로그래밍 기능은 온라인으로 수행되어야 합니다. 처리 할 때 테이블 네트워크에 연결하는지 확인하십시오.



XTOOL M821 어댑터 연결 방법

1KC501을 USB로 연결해
2메르세데스-벤츠 IR 에뮬레이터를 KC501에 연결하세요
3OBD2 커넥터를 메인 케이블에서 분리하고, 그 다음 메인 케이블을 사용하여 장치 (또는 VCI 박스) 를 M821 어댑터에 연결합니다.
412V 전원 공급을 메인 케이블에 연결합니다.
5. J1K02_BENZ 케이블을 사용하여 EIS/EZS 모듈을 M821 어댑터에 연결하십시오. 연결 세부 사항을 장치에서 확인하십시오.
참고: J1K02_BENZ 케이블을 통해 M821 어댑터와 EIS/EZS 모듈을 연결할 때 장치의 그림을 확인하시기 바랍니다.
참고: 메르세데스-벤츠 IR 에뮬레이터는 작동할 때 모듈의 슬롯에 연결되어야 합니다.
참고: VCI 상자와 함께 제공되는 장치의 경우, M821 어댑터를 VCI 상자와 주요 케이블을 사용하여 연결하고 Bluetooth를 통해 장치와 VCI 상자를 연결하십시오.
이 장치의 연결 세부 정보를 장치에서 확인할 수 있습니다.

XTOOL M821 어댑터 지원 EIS 모듈

W164 ((OLD) W166 W204 W212 ((NEW)
W164 ((NEW) W216 W221 W211

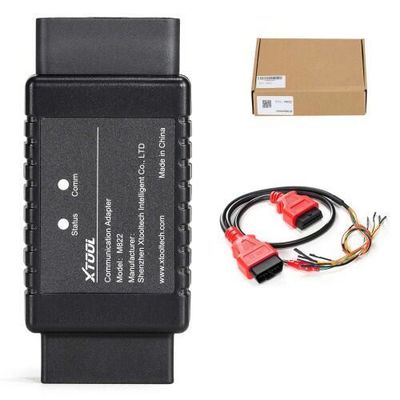

패키지 목록:

1pc x 메르세데스-벤츠 AKL 어댑터

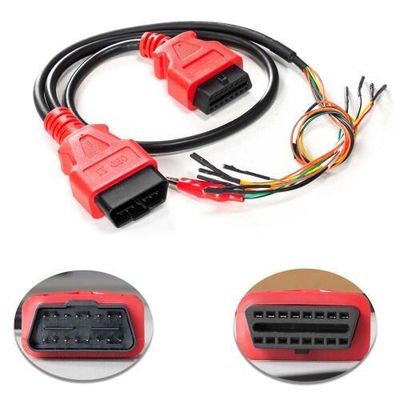

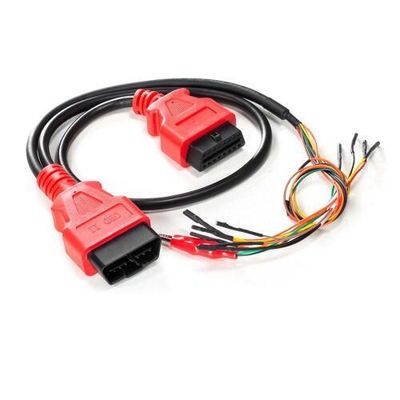

1pc x J1K02_BENZ 와이어링 하번
1pc x M821 빠른 가이드
