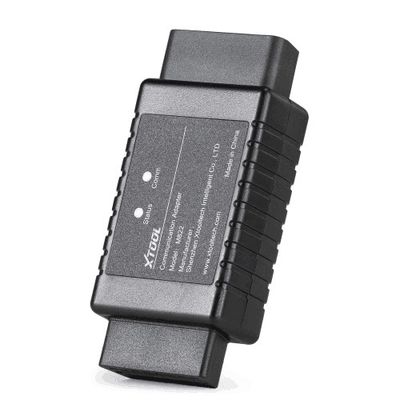

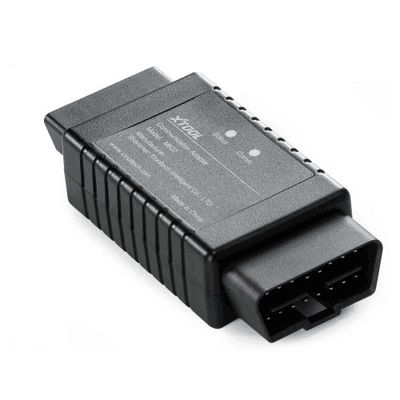

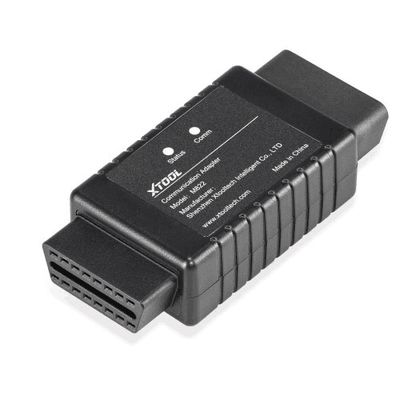

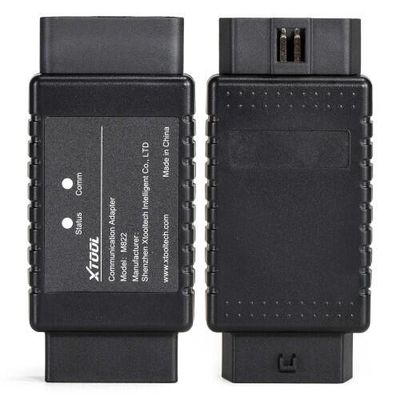

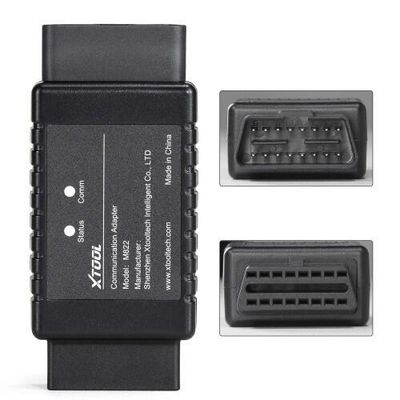

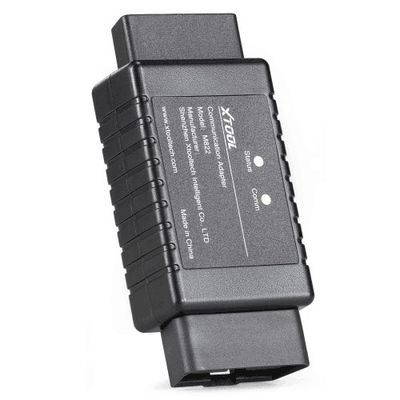

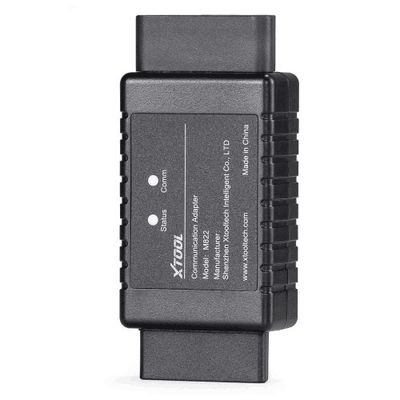

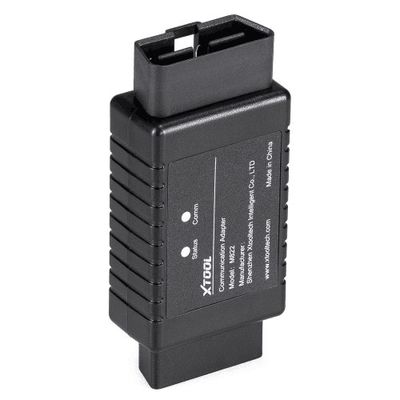

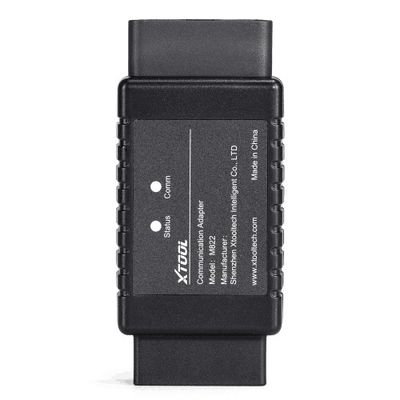

XTOOL M822 TOYOTA 어댑터는 X100PAD3/X100PAD Elite/X100MAX용 KC501/KS-1 에뮬레이터와 함께 작동하여 Toyota 8A 올 키 분실 프로그래밍을 지원합니다.

제품 설명

XTOOL M822 어댑터 키 프로그래머, Toyota 8A/Mercedes-Benz 모든 키 분실, XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP와 함께 작동

M822 TOYOTA 포함 어댑터를 사용하면 프로세스 계산 시간을 최대 65%까지 절약하거나, 키 에뮬레이터를 수백 번 꽂았다 빼는 수고를 덜 수 있습니다.

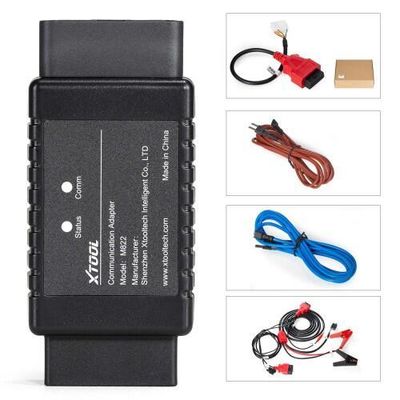

필요한 도구:

XTOOL 태블릿 (예: X100PAD Elite, XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

메인 케이블 및 OBD2-16 커넥터

M822 통신 어댑터

Toyota 8A 전용 배선 하네스

KC100 키 프로그래머

KS-1 Toyota 키 에뮬레이터

네트워크 연결

지원되는 모델:

2014~2019

Toyota Levin용
Corolla용
RAV4용
Prado용
Land Cruiser용
Camry용
Highlander용
Reiz용
Sienna용
Hiace용
Hilux용
Crown Kluger용
IMMO 박스 F3-F4-K6-S6가 있는 Aygo용

참고:이 제품은 “H” 칩 블레이드 키가 있는 미국 모델과 호환되지 않습니다. 이러한 모델의 경우 X100PAD3/X100PAD Elite/X100MAX에서 지원되는 IMMO 재설정 기능을 사용하십시오.

연결 방법

OBD를 통해 연결:

USB를 통해 KC100/KC501을 장치에 연결하고 KS-1을 준비합니다.
메인 케이블을 사용하여 장치 (또는 VCI 박스)를 M822 어댑터에 연결합니다.
OBD 포트를 사용하여 Toyota 케이블을 차량에 연결합니다.
차량에서 배터리 클립을 꺼내 배터리 클립을 사용하여 케이블을 배터리에 연결합니다.
퓨즈 박스에서 퓨즈를 꺼낸 다음 케이블을 꽂습니다.
Toyota 케이블에서 12V DC 수 포트를 찾아 메인 케이블에서 12V DC 암 포트에 연결합니다.

참고:

모델에 따라 연결 방법이 다를 수 있습니다. 때로는 연장 케이블이 필요할 수 있으며 퓨즈가 다를 수 있습니다. 차량 및 퓨즈 박스에 연결할 때 자세한 배선 다이어그램은 XTOOL 태블릿을 확인하십시오.

벤치에서 연결:

USB를 통해 KC100/KC501을 장치에 연결하고 KS-1을 준비합니다.
이모빌라이저를 Toyota 벤치 케이블에 연결합니다.
M822 어댑터를 통해 메인 케이블과 Toyota 벤치 케이블을 연결합니다.
12V DC 어댑터를 메인 케이블에 연결합니다.

M822로 Toyota 8A의 모든 키를 분실하는 방법:

1. Toyota 소프트웨어 (V26.90 이상)를 열고 다음 메뉴를 거칩니다: 유형별 – 모든 블레이드 키 분실(8A). 그 후 이 메뉴가 나타납니다.
2. 이모빌라이저 데이터 읽기를 선택합니다. 네트워크에 연결하라는 알림이 표시된 다음 차량에 연결하는 방법을 알려줍니다. 자세한 연결 방법은 “배선 다이어그램”을 확인하십시오.
3. 차량에 제대로 연결한 후 “OK”를 클릭하면 장치가 이모빌라이저에서 데이터를 추출합니다. 3분 이내에 완료되므로 잠시 기다려 주십시오.
4. 데이터가 읽힌 후 데이터 파일의 이름을 지정하고 Adapter/Toyota 폴더에 저장할 수 있습니다.
5. 이제 M822 어댑터를 분리하고 차량을 원래 상태로 되돌립니다.
6. KC100/KC501이 연결되어 있고 KS-1이 준비되어 있으며 장치가 여전히 네트워크에 연결되어 있는지 확인한 다음 “8A 시뮬레이션 키 생성” 메뉴를 클릭하고 이전에 저장한 데이터 파일을 선택합니다.
7. 키 위치를 선택합니다. 모든 위치에 ID가 있지만 일부 위치만 등록된 키에 해당합니다. 일반적으로 (지워진 키가 없는 경우) 키 위치 1 또는 2에 등록된 키가 있습니다.
8. KC100 또는 KC501을 장치에 연결하고 KS-1을 슬롯 안에 넣습니다. 에뮬레이션된 서브 마스터 키가 생성됩니다.
9. 에뮬레이션된 키가 생성된 후 에뮬레이션된 키를 사용할 수 있는지 확인하십시오. 그렇지 않은 경우 6-8단계를 반복하고 다른 키 위치로 변경하는 것을 잊지 마십시오. 에뮬레이션된 키를 확인하려면 프로그래밍되지 않은 키에서 칩을 꺼내 KS-1을 점화 스위치에 가깝게 놓고 키를 삽입하여 차량이 켜지는지 확인하십시오. 이모빌라이저 표시등도 꺼집니다.
10. 키를 사용할 수 있는 경우 “OBD 프로그래밍 기능”으로 이동하십시오. 에뮬레이션된 서브 마스터 키를 사용하면 나머지 프로세스는 키를 추가하는 것과 동일합니다. 먼저 등록된 키 수를 확인하는 것이 좋습니다.
참고: 에뮬레이션된 KS-1은 등록된 키로 표시되지 않으므로 키 번호에 표시되지 않습니다.
11. “키 추가”를 클릭하고 나타나는 알림을 확인한 다음 KS-1을 점화 스위치에 가깝게 놓고 새 키 (칩 없음)를 점화 스위치에 삽입하고 켭니다.
12. 이모빌라이저 표시등이 계속 켜져 있으면 점화를 끄고 새 키를 꺼내 새 키 안에 칩을 설치하고 키를 점화 스위치 안에 삽입합니다. 점화를 켜지 마십시오.
13. 이제 이모빌라이저 표시등이 깜박입니다. 약 1분 정도 기다린 후 표시등이 꺼지는지 확인합니다. 표시등이 꺼지면 키가 추가된 것이고 프로세스가 완료된 것입니다. 그렇지 않은 경우 11-13단계를 반복하십시오.
14. 완료되면 키 수를 다시 확인하고 이전 결과와 비교하여 키가 차량에 등록되었는지 확인합니다.

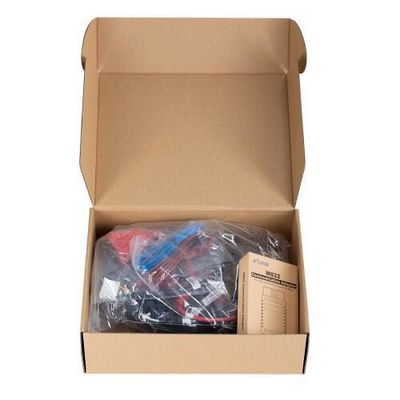

패키지 목록:

1pc x XTOOL M822 TOYOTA 어댑터
