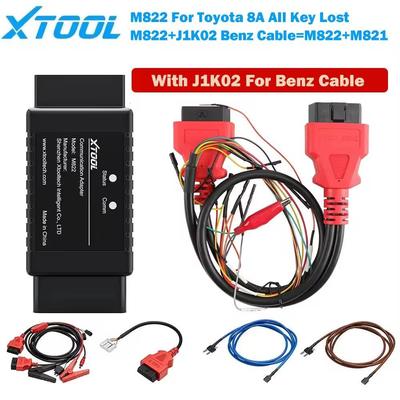

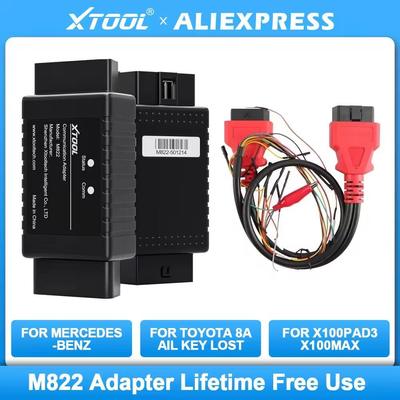

XTOOL M822 Toyota 8A 및 Mercedes-Benz 모든 키 분실용 키 프로그래머 어댑터는 XTOOL X100 PAD3 X100 MAX 및 KC501 프로그래머와 함께 작동합니다.

제품 설명

XTOOL M822 어댑터 키 프로그래머 토요타 8A / 메르세데스-벤츠 AIl 키 손실 작업 XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

M822 TOYOTA와 어댑터, 계산시간의 65%를 절약할 수 있습니다. 또는 키 에뮬레이터를 수백번 연결하고 꺼내지 않아도 됩니다.

필요 한 도구:

XTOOL 태블릿 (예를 들어 XTOOL X100PAD Elite, X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

주 케이블 및 OBD2-16 커넥터

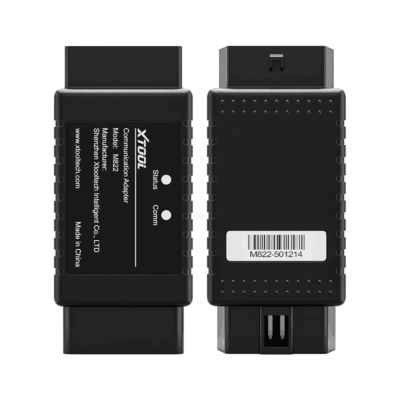

M822 통신 어댑터

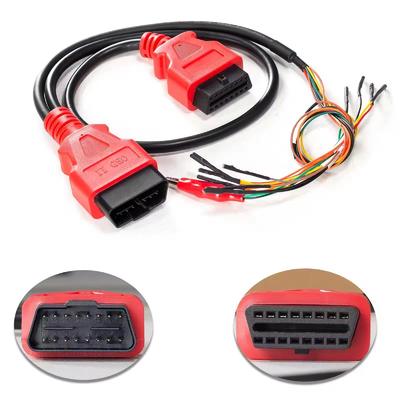

토요타 8A 특수 배선 배열

KC100 키 프로그래머

KS-1 토요타 키 에뮬레이터

네트워크 연결

지원 모델:

2014~2019

토요타 레빈
코롤라
RAV4용
프라도
랜드 크루저용
캠리용
하이랜더
리즈
시에나
히아스
힐룩스
크라운 클루거
아이고에 대한 IMMO 상자 F3-F4-K6-S6

참고:이 기능은 미국형 모델에 호환되지 않습니다. 이 모델에서는 X100PAD3/X100PAD Elite/X100MAX에서 지원되는 리셋 IMMO 기능을 사용하십시오.

연결 방법

VIA OBD를 연결합니다:

USB를 통해 장치에 KC100/KC501를 연결하고 KS-1을 준비
장치 (또는 VCI 박스) 를 M822 어댑터에 연결합니다.
토요타 케이블을 OBD 포트를 사용하여 자동차에 연결하십시오.
배터리 클립을 차에서 꺼내서 배터리 클립을 사용하여 케이블을 배터리로 연결합니다.
피지 상자에서 피지 꺼내서 케이블을 연결해
토요타 케이블의 12V DC 남성 포트를 찾아서 메인 케이블의 12V DC 여성 포트에 연결합니다.

참고:

서로 다른 모델의 경우 연결 방법이 동일하지 않을 수 있습니다. 때로는 확장 케이블이 필요하며 피지도 다를 수 있습니다.차량과 피우즈박스에 연결할 때 상세한 배선 도면을 확인하세요..

벤치에 연결:

USB를 통해 장치에 KC100/KC501를 연결하고 KS-1을 준비
토요타 벤치 케이블에 움직이지 않는 장치를 연결합니다.
M822 어댑터를 통해 주요 케이블과 토요타 벤치 케이블을 연결하십시오.
12V DC 어댑터를 주 케이블에 연결합니다.

도요타 8A와 M822의 모든 열쇠를 어떻게 할 것인가:

1. 토요타 소프트웨어 (V26.90 이상) 를 열고 다음 메뉴를 참조하십시오: 타입 ∼ 모든 블레이드 키 손실 ((8A). 그 후, 이 메뉴가 표시됩니다.
2. Immobilizer 데이터를 읽으십시오를 선택합니다. 네트워크에 연결하는 것을 알 수 있습니다. 그리고 차량에 연결하는 방법을 알려줍니다. 자세한 연결 방법을 위해 ′′ 와이어링 다이어그램 ′′를 확인하십시오.
3. 자동차에 제대로 연결 된 후, 클릭 하 고 장치는 immobilizer에서 데이터를 추출 합니다. 이것은 3 분 이상 걸리지 않습니다 그래서 인내심을 가지고 기다립니다.
4. 데이터가 읽힌 후, 당신은 데이터 파일을 이름 지정하고 어댑터 / 토요타 폴더에 저장할 수 있습니다.
5이제 M822 어댑터를 끊고 차량을 원래 상태로 돌려주세요
6. KC100/KC501가 연결되어 있고 KS-1가 준비되어 있고 장치가 여전히 네트워크에 연결되어 있는지 확인하고,그리고 전에 저장한 데이터 파일을 선택.
7. 키 위치를 선택 합니다. 모든 위치가 내부에 ID를 가지고 있지만, 그들 중 일부만 등록 키에 해당하는 것을 참고하십시오. 일반적으로 (누구든지 삭제 된 키가 없다면),키 위치 1 또는 2 내부에 등록 키가 있습니다.
8. KC100 또는 KC501을 장치에 연결하고, 슬롯 안에 KS-1을 넣어. 에뮬레이션 하위 마스터 키가 생성됩니다.
9. 에뮬레이션 키를 생성 한 후, 에뮬레이션 키가 사용될 수 있는지 확인하십시오. 그렇지 않으면, 단계 6-8, 다른 키 위치로 변경하는 것을 기억하십시오. 에뮬레이션 키를 확인하려면,비프로그램 키에서 칩을 꺼내, 켜기 스위치 근처에 KS-1를 넣어, 열쇠를 삽입하고 차를 켜 수 있는지 확인하십시오.
10. 키를 사용할 수 있다면, OBD 프로그래밍 기능으로 이동하십시오. 에뮬레이션 된 하위 마스터 키로, 나머지 과정은 키를 추가하는 것과 동일합니다.먼저 등록된 키의 수를 확인해.
참고: 에뮬레이션된 KS-1은 등록된 키로 표시되지 않으므로 키 번호에 표시되지 않습니다.
11. 키를 추가 하 고, 표시 된 알림을 확인 하 고, 켜기 스위치에 KS-1을 가까이 두고, 켜기 스위치에 새 키 (칩 없이) 를 삽입 하 고 켜십시오.
12. 이모빌라이저 표시기가 계속 켜지면, 켜기를 끄고, 새로운 키를 꺼내 새 키 안에 칩을 설치, 켜기 스위치 안에 키를 삽입.켜지마.
13이제 이모빌라이저 표시기가 깜빡일 것입니다. 1분 정도 기다립니다. 표시기가 꺼지는지 확인합니다. 표시기가 꺼지는 경우, 키가 추가되어 프로세스가 완료됩니다. 그렇지 않으면,11-13 단계를 반복하세요.
14완료 된 후 다시 키 번호를 확인하고 이전 결과와 비교하여 키가 차량에 등록되었는지 확인하십시오.

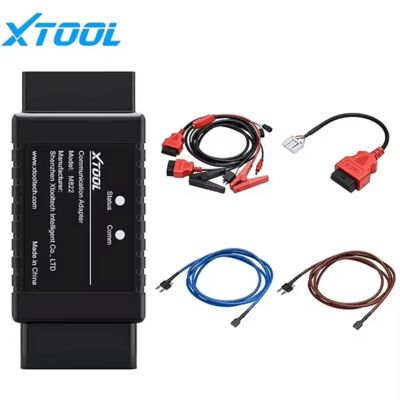

패키지 목록:

1PC x XTOOL M822 토요타 어댑터
